怎么用CAD绘制洗衣机的实例教程

如何利用CAD绘制出洗衣机的样式呢？绘制洗衣机其实包含了很多CAD的基础操作知识。首选通过矩形、偏移等命令绘制洗衣机的外轮廓，再通过圆和移动等命令绘制滚筒式洗衣机的外观轮廊，然后通过矩形、圆等命令绘制洗衣机的控制面板等

具体步骤如下：

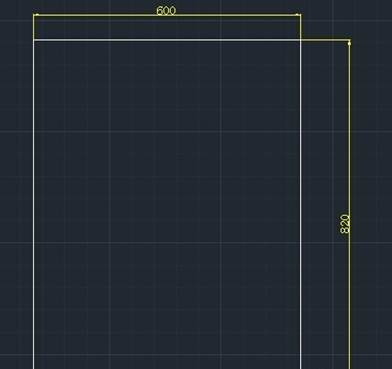

1、启动新利全站体育官网登录,执行矩形命令，绘制一个600X820mm的直角矩形。

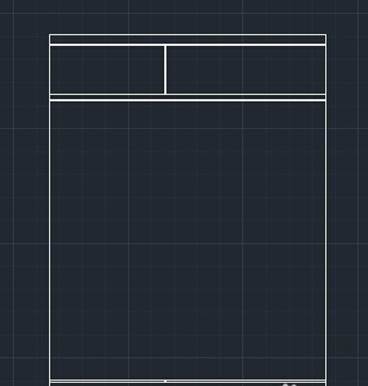

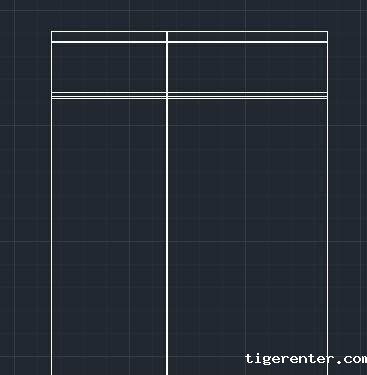

2、执行分解命令（X），对矩形对象进行分解操作； 再执行“偏移”命令，将上方的横线依次向下偏移25mm、3mm、107mm、10mm、3mm、609mm、3mm;再将左侧竖线依次向右偏移250mm和3mm的距离。

3、执行“修剪”命令，将偏移出来的多余竖线对象进行修剪。

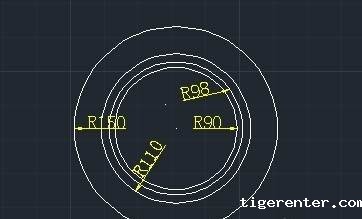

4、执行圆命令，依次绘制半径为90mm,98mm,110mm,150mm的同心圆。

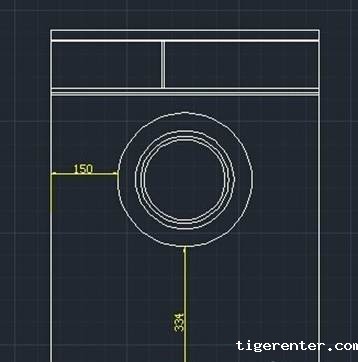

5、执行“移动”命令（M），将绘制的同心圆对象移动到洗衣机轮廊内部。

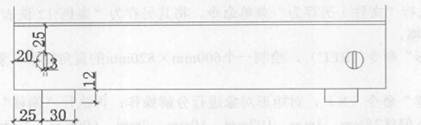

6、执行“矩形”命令和“移动”命令，在洗衣机左上方位置绘制出如图所示图形，从而完成洗衣机开关按钮。

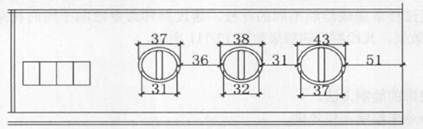

7、执行“圆”命令，偏移命令和直线命令等，在洗衣机右上方的位置绘制如图所示图形。

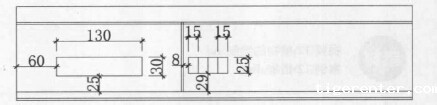

8、执行圆命令、偏移命令和直线命令等，在洗衣机下方的位置绘制出如图所示图形。

9、最后执行“样条曲线”命令（spl）,绘制三条样条曲线，并通过调整样条曲线点的位置，绘制出图所示的二个图形，并执行“移动”命令（M），将样条曲线绘制的图形移动到同心圆中合适的位置。至此，绘制完成。

以上就是CAD绘制洗衣机的详细步骤，有需要的朋友可以赶紧动手操作一下。
