CAD如何求面积？

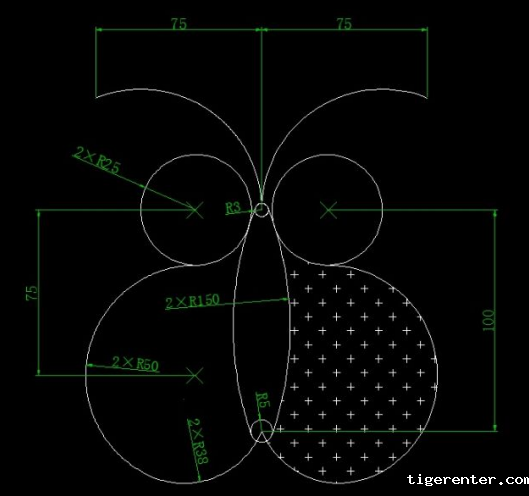

在CAD中我们如何求图形的阴影面积？
首先，我们打开CAD软件，插入图形。
面积：5842.5807.参考画法如下：
1．画好已知尺寸线
2．在尺寸相交的地方画R3、R5的圆
3．用相切、半径的方法画R150的圆，分别与R3、R5的圆相切

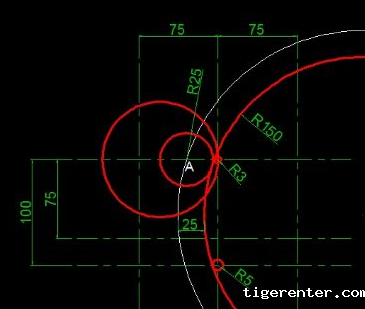

4．向外偏移R150的圆，距离=25，与100的尺寸线交于A点
5．以A点为圆心画R25的圆

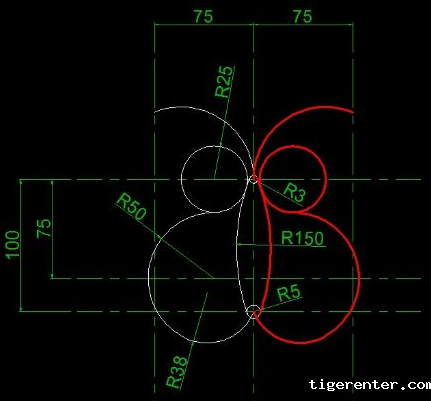

6．再以R25左象限为圆心，到R3圆心的距离为半径画圆
7．修剪图形
8．以R25的圆心为起点，向下画垂直线，与75的尺寸线相交于点B

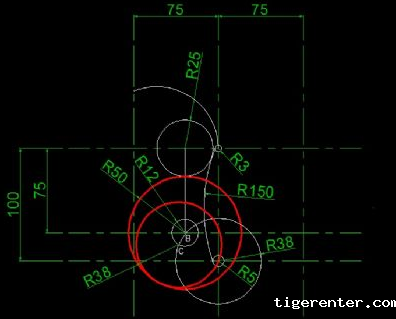

9．以R5的圆心为圆心画R50、R12的圆（R12=R50-R38）
10.以R5的圆心为圆心，画R38的圆，与R12圆交于点C
11．然后以点C为圆心画R38的图
12．修剪图形后再将图形镜像
13．最后求得面积
