CAD荷花的绘制方法
1.首先，我们打开CAD软件。

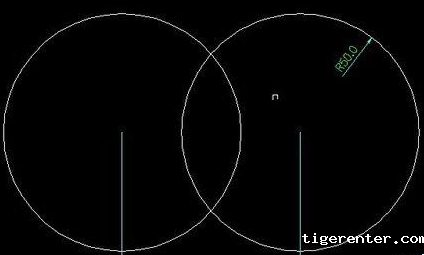

2.我们绘制两个半径为50mm的圆，圆心在一条直线上，且圆心之间的距离为75mm，如下图所示。
3.然后，用直线连接两圆的二个交点，并用修剪命令修剪，如下图所示。

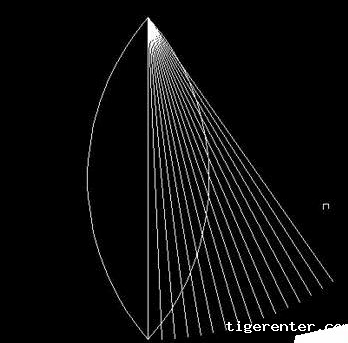

4.用ar（阵列）命令，然后选择“环形阵列”，选择对象为步骤3中的直线，中心点为直线最上方点，项目总数为16，填充角度为35°，然后点确定，得到如图所示的阵列图形。

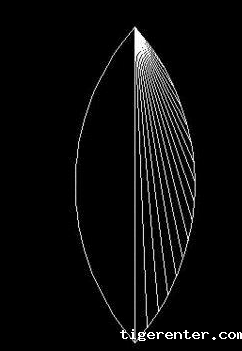

5.用tr修剪命令，修剪掉圆之外的线段，如下图所示。
6.用mi镜像命令，镜像阵列修剪后的线段，得到如图所示的花瓣。

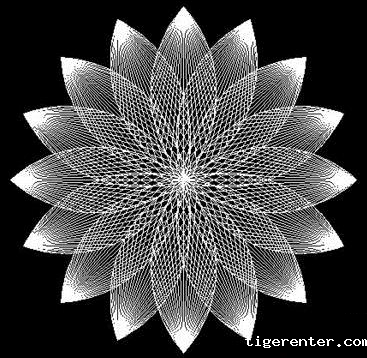

7.用ar（阵列）命令，然后选择“环形阵列”，选择对象为步骤5所示的花瓣，中e点为花瓣最上方点，项目总数为16，填充角度为360°，然后点确定，得到如图所示的荷花。
这样我们的荷花就绘制完成了。
