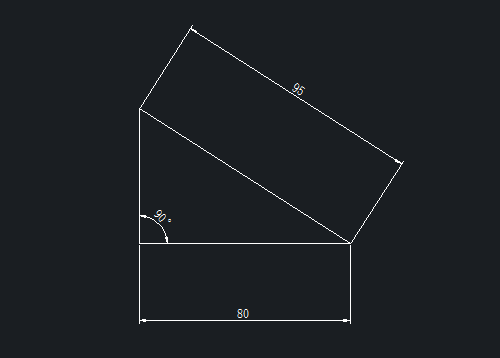

本节做一道如下的绘图练习，学习在绘图过程中借助辅助线画图。如下图所示，绘制一个直角三角形：一条直角边为80，斜边为95
1、 首先，大家打开tigerenterCAD软件

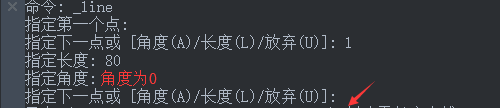

2、 点击【绘图】-【直线】按钮，绘制一条长度为80的水平直线，命令窗口显示操作如下：
3、 绘制的直线如图所示

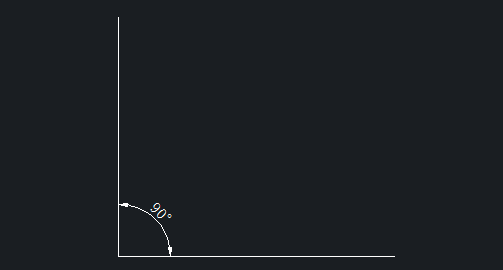

4、 再次执行【直线】命令，以直线左端点为起点，绘制一条合适长度的竖直直线

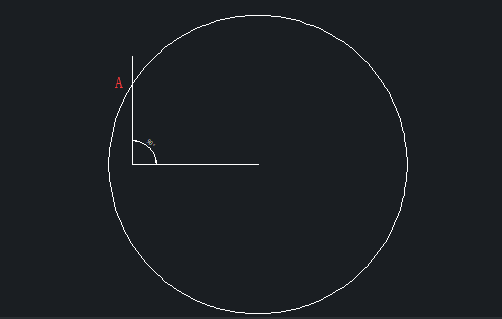

5、 点击【绘图】-【圆】命令，以水平直线的右端点为圆心，绘制半径为95的圆

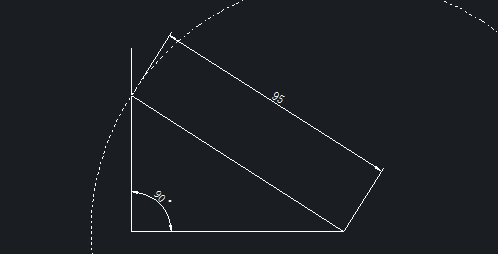

6、 如上图所示，半径为95的圆与竖直直线相交于点A，点击【绘图】-【直线】命令，连接点A与水平直线右端点，得到下图，三角形的斜边即为圆的半径

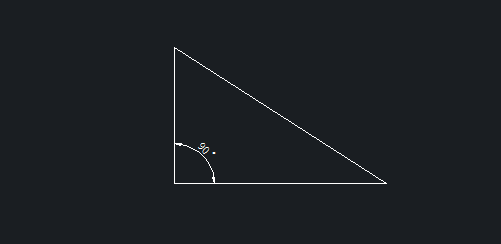

7、 点击【修改】-【修剪】按钮，即可在CAD中绘制出相应的图形
