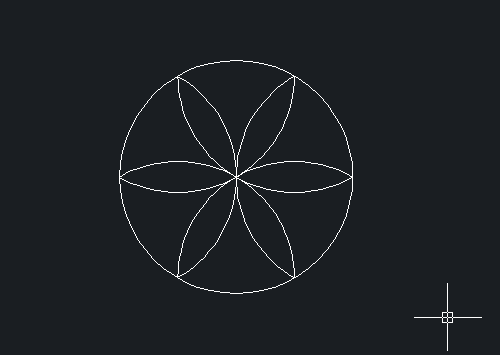

今天我们学习绘制如下图所示的图形，绘制的方法可以有多种，下面小编介绍其中一种绘制方法。
1、 首先，打开tigerenterCAD软件

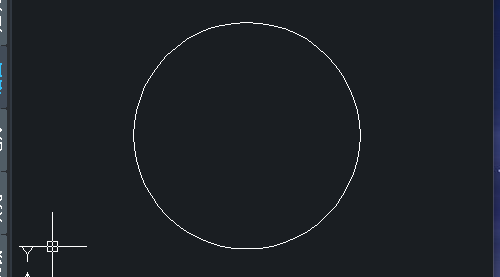

2、 点击【绘图】-【圆】命令，绘制一个任意的圆

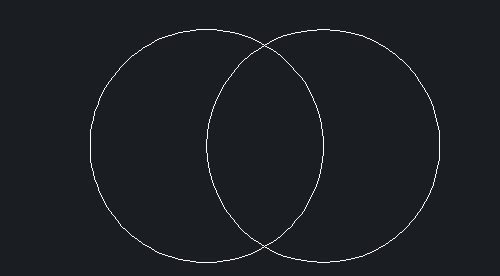

3、 执行【复制】命令，将画好的圆复制到如图所示的位置
4、 点击【修改】-【修剪】命令，修剪图形

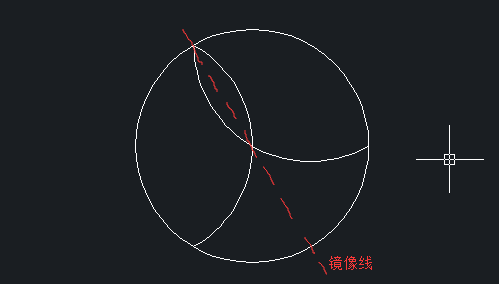

5、 点击【修改】-【镜像】按钮，选择圆内的弧线为对象，以如图所示的虚线为镜像线，得到下图：
6、 点击【修改】-【阵列】命令，在弹出的【阵列】对话框中设置如下：

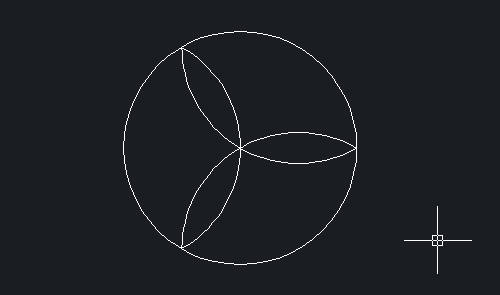

7、 执行上述命令后得到下图

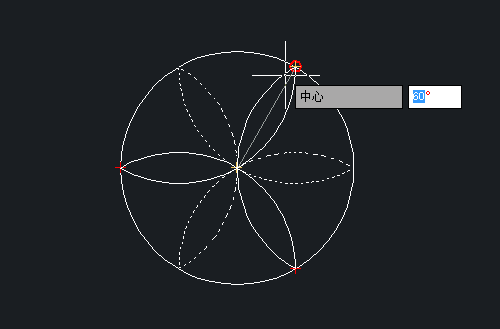

8、 点击【修改】-【旋转】命令，选择圆内的图形为旋转对象，如图所示，旋转角度为60°
9、 最后在CAD中就能得到相应的图形了
