CAD正三角形中怎么画15个相切的圆
CAD绘图中，我们常常会在三角形里面画圆，那CAD中的一个正三角形中怎么画15个相切圆呢？cad中想要绘制一个三角形中的相切圆，该怎么绘制这个图形呢？假设我们画一个边长为100的正三角形，下面我们来看看如何在这个正三角形中绘制15个相切圆，下面是详细的教程参考。

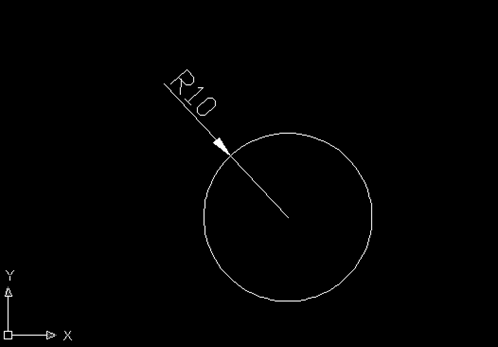

1、打开CAD，新建一个工程，画一个半径为10的圆，如图所示。

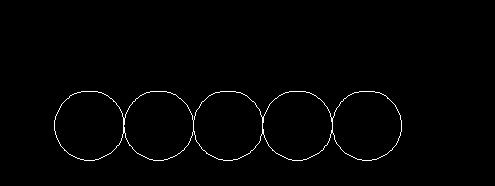

2、点击“修改”中的“复制”命令，复制圆。复制的时候命令行分别输入20，40,60,80几个参数，中间需要按回车键，效果图如下。

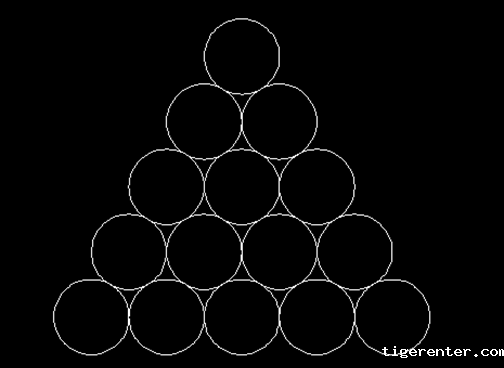

3、选择“绘图”栏中“圆”命令选项中的“相切相切半径”如下图，画上面十个圆，效果如下图。

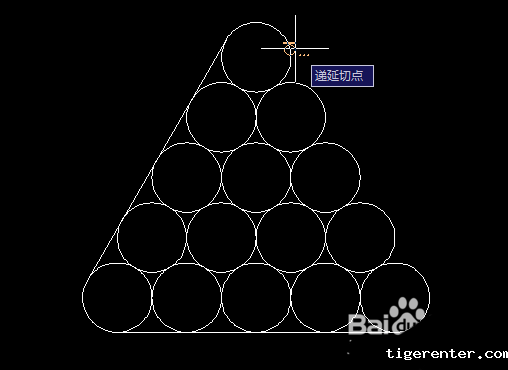

4、点击直线命令，水平线捕捉圆的象限点；斜线选择切点连接，最终的效果图如下图

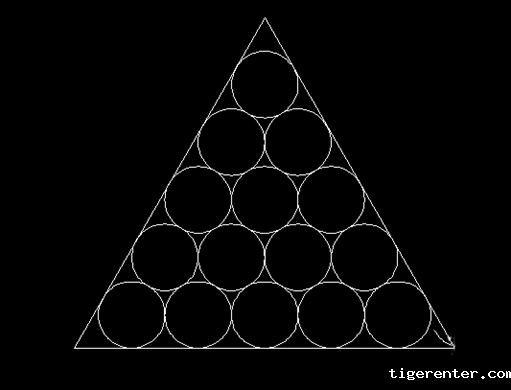

5、点击“修改”栏中的“延伸”后回车，点击三条线段，延伸至顶点，效果如下图。

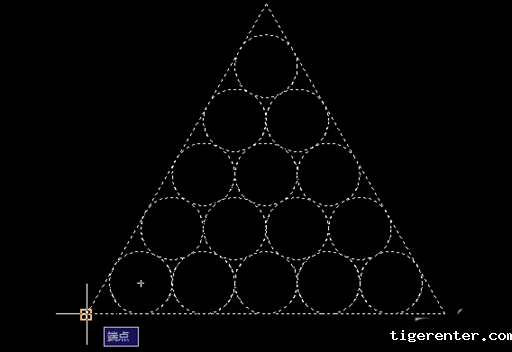

6、点击“修改”中的“缩放”命令，对图形进行缩放，全选，选择左下角的基点，选择“参照”选项，然后用鼠标选择水平线的长度，效果如下图

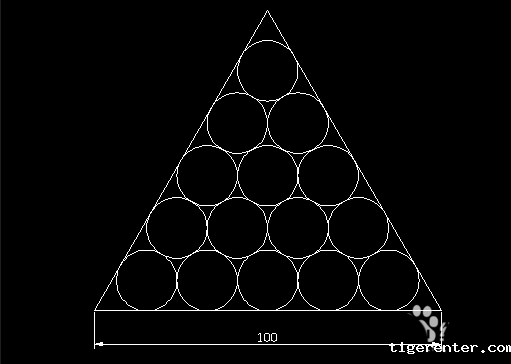

7、指定新的长度为100，效果图如下。
