多线段使作为单个对象创建的相互连接的线段组合图形，是作为一个整体而存在的组合线段，可以由直线段、圆弧段或者直线段和圆弧段的组合线段组成，可以是开放的也可以是封闭的图形。接下来就以绘制如图所示的微波隔离器为熟悉多线段的操作。

1、 首先，大家打开tigerenterCAD软件

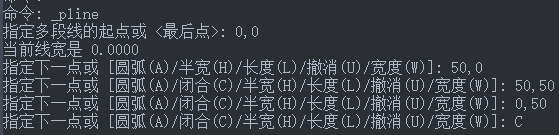

2、 选择【绘图】-【多线段】命令，绘制微波隔离器的外框，命令窗口的显示与操作如下：

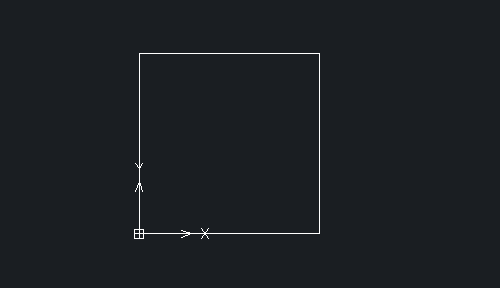

3、 绘制的外框如图：

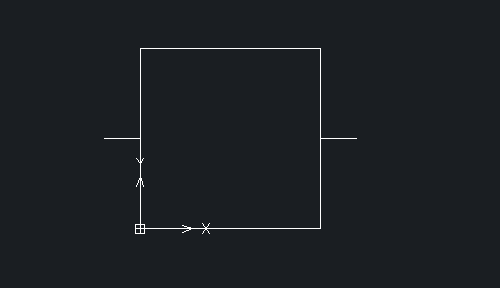

4、 选择【绘图】-【直线】命令，绘制坐标为{（-10，25），（0，25）}和{（50，25），（60，25）}的两条直线，结果如图：

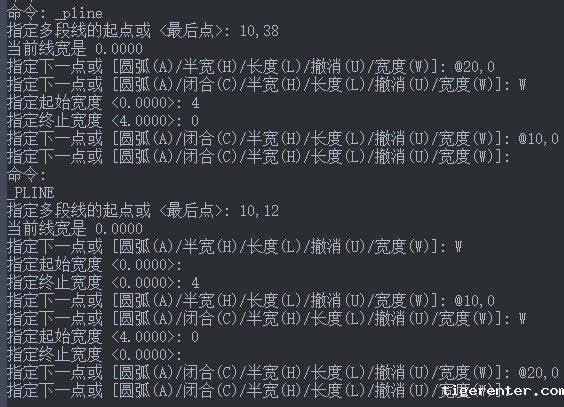

5、 选择【绘图】-【多线段】命令，在绘图区域绘制箭头，命令窗口的显示操作如下：

6、 箭头绘制完成如图：

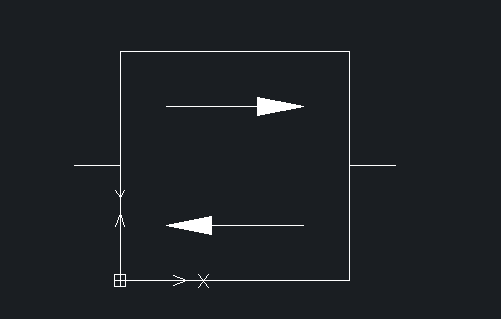

7、 点击【绘图】-【直线】命令，绘制坐标为{（26.5，15.5），（33.5，8.5）}的斜直线，最后在CAD中微波隔离器就绘制好了
