坐标数据如何在cad中展点
如若要在CAD测量工作中，用测量的原始坐标点在图形中展点，那么如何在CAD中展点呢？小编为大家介绍一下简单的方法
1、首先，打开cad图形。在图形中设置点样式。

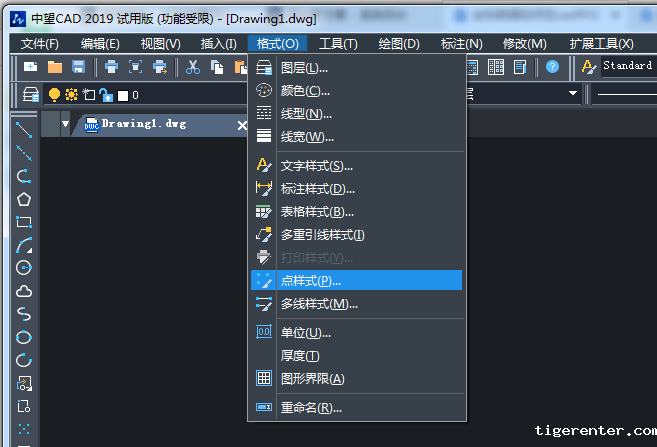

点击格式--点样式。
设置点样式是为了更好的看到点。

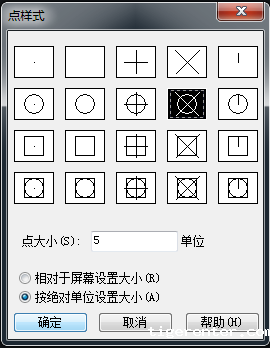

2、在弹出的窗口中选择一个样式，然后点击确定。

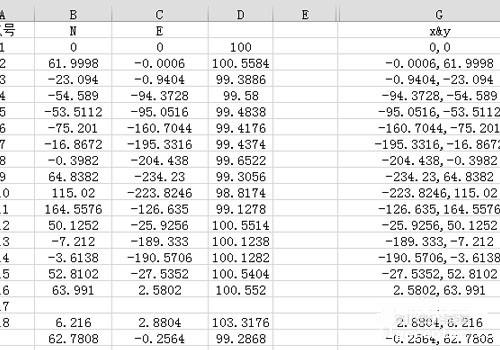

3、接着，打开测量数据文件。
注意：全站仪的N坐标对应图纸中的Y,E对应X。
在excel表格中设置好。

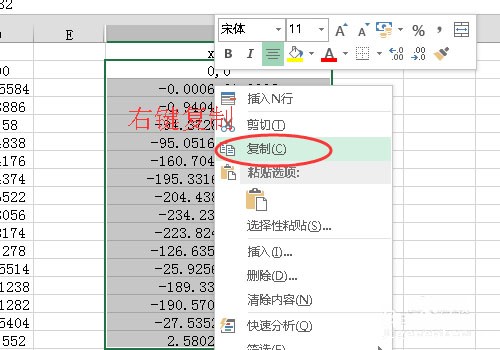

4、再然后，复制设置好的坐标数据。
在excel中复制坐标数据。

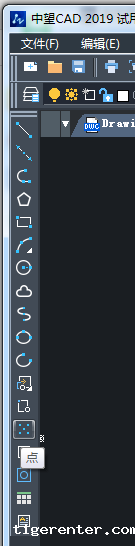

5、切换到CAD页面中点击绘图工具的点。
6、最后，点击命令栏，在命令栏中按Ctrl+V粘贴我们刚才复制的坐标数据。展点成功。
