CAD辅助设计中怎么在CAD中画杠杆平面图

杠杆平面图在CAD绘图中是经常使用到的图形之一,虽然看起来很复杂,但其实也很简单的，接下来就看看小编列举的步骤吧.

1、首先,新建一个dwg文件，然后输入直线命令L绘制一条长100的水平直线，此时可以开启正交模式以方便绘制，然后寻找此线中点然后垂直画一条51的竖线，如图所示。

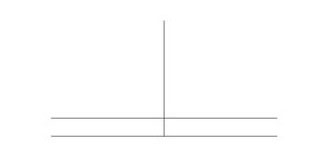

2、接着,输入偏移命令O，选择100的水平直线，然后向上偏移8个单位，最后的结果如图所示。

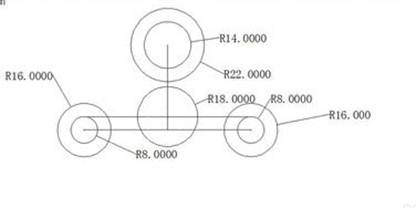

3、然后,输入Ｃ快捷键分别在两条直线的端点和交点处画圆，２个半径８的圆，２个半径16的圆，一个半径14的圆，一个18半径的圆，一个22半径的圆，结果如图所示，小编是为了方便教大家才标注半径的，大家不用标哦！

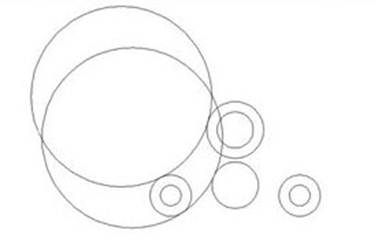

4、选中刚才的三条直线，然后删除，这三条其实类似辅助线最后是没有用的，然后点击菜单栏中的“绘图”→“圆”→“相切，相切，半径”，如图所示绘制一个半径为70的相切圆。

5、继续点击菜单栏中的“绘图”→“圆”→“相切，相切，半径”，如图所示绘制一个半径为70的相切圆。

6、点击修剪工具，或者直接输入TR快捷键，进行修剪两个相切圆，最后的修剪结果如图所示。

7、输入MI或者点击右边的镜像工具，选择刚才修剪的两条弧线，然后对称镜像这两条弧线，最后结果如图1所示。

8、点击修剪工具，或者直接输入TR快捷键，进行修剪，最后的修剪结果如图所示。

9、打开捕捉象限点，然后输入XL绘制四条构造线，三条垂直一条水平的，垂直的中间那条以象限点为基点，然后两条直角相距3.5，上面水平那条的话离象限点3个单位，如图所示。

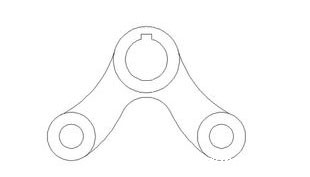

10、最后,输入TR修剪快捷键，结果如图所示，然后保存就完成了。
