CAD怎么画减速让行的交通标志符号

CAD中想要绘制一个减速让行的交通标志符号，该怎么绘制这个警告牌呢？下面我们就来看看详细的教程。

1、打开新利全站体育官网登录2019，新建一个空白的dwg文件。

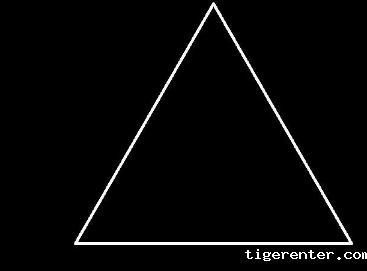

2、点击左键工具栏中的“多边形”图标，输入面数：3，回车，鼠标左键在空白区域指定一点为圆心，移动鼠标左键，画一个大小合适的三角形。

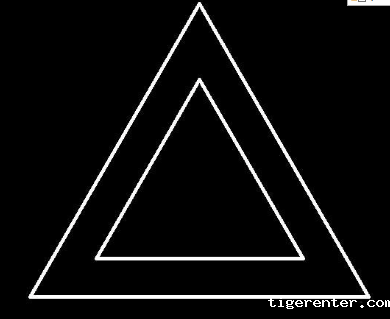

3、如下图所示，向内偏移20mm。具体步骤：输入O，回车，输入偏移距离：20，回车，鼠标左键选择三角形，鼠标左键在三角形内点一下。

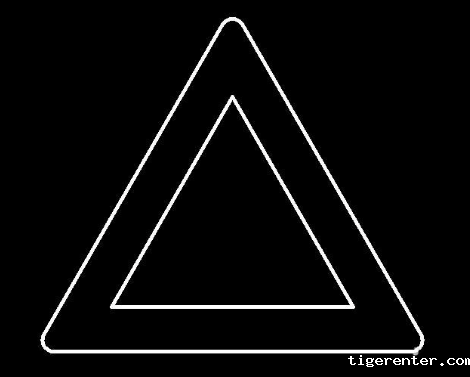

4、如下图所示，倒圆角。输入f，回车，输入r，回车，输入5，回车，先后对三角形三个角进行倒角操作。

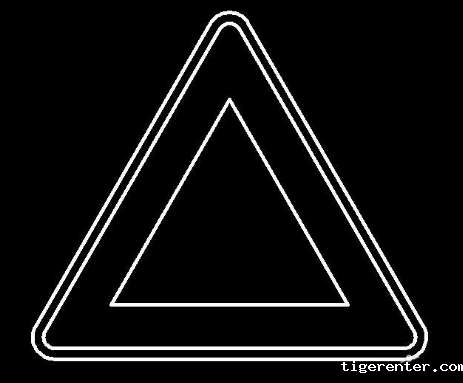

5、如下图所示，大三角形向外偏移5mm。具体步骤：输入O，回车，输入5，回车，鼠标左键选择大三角形，鼠标左键在大三角形外点一下。

6、选中所有三角形，红色框选，在这里将线段的颜色改成红色。

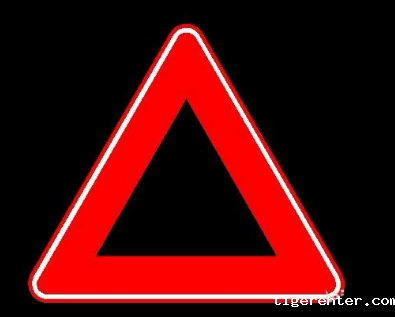

7、如下图所示，将里面两个三角形之间填充上红色。具体步骤：输入H，回车，出现一个“图案填充和渐变色”对话框，在对话框中“样例”一栏选择“SOLID”，在颜色一栏选择“红色”，添加边界的时候注意：在里面两个三角形之间点一下鼠标左键就可以了，然后回车，最后“确定”就可以了。

8、如下图所示，重复第7步操作，有两点要改：颜色一栏选择“白色”，边界选择为最外面三角形与中间三角形之前。

9、如下图所示，重复第7步操作，将最里面那个小三角形填充成白色。

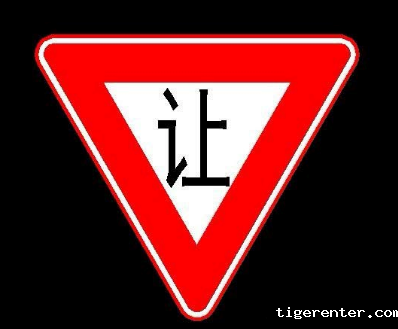

10、如下图所示，输入“t”，回车，输入“让”，确定，输入“ro”，回车，鼠标左键选中文字，回车，鼠标左键指定旋转中心点，移动鼠标将文字旋转180度，输入“m”，回车，鼠标左键选中文字，回车，鼠标左键选中基点，移动鼠标将文字放置到三角形中间合适位置。

11、如下图所示，将整个图案旋转180度。具体操作：输入“RO”，回车，鼠标左键选中整个图案，回车，鼠标左键指定选中中心，移动鼠标将图案整个旋转180度。

至此，完成以上所有操作，这个“减速让行”交通标志符号就画好了。
