这篇文章的内容连接上一篇内容，我们继续讲解一下平面绘图的内容。

5. 偏移图形

“偏移”命令可以根据指定距离或通过点，创建一个与原有图形对象平行或具有同心结构的形体，偏移的对象可以是直线段、射线、圆弧、圆、椭圆弧、椭圆、二维多段线和平面上的样条曲线等。选择“修改”→“偏移”命令，或在“修改”工具栏中单击“偏移”按钮，或在命令行中输入OFFSET来执行该命令。

命令: _offset

当前设置:删除源=否  图层=源 OFFSETGAPTYPE=0

指定偏移距离或[通过(T)/删除(E)/图层(L)] <1.0000>: 100//设置需要偏移的距离

选择要偏移的对象，或?[退出(E)/放弃(U)] <退出>://在绘图区选择要偏移的对象

指定要偏移的那一侧上的点，或?[退出(E)/多个(M)/放弃(U)] <退出>:

//以偏移对象为基准，选择偏移的方向

选择要偏移的对象，或[退出(E)/放弃(U)] <退出>:

//按Enter键，完成偏移操作或者重新选择偏移对象，继续进行偏移操作

6．阵列图形

绘制多个在X轴或在Y轴上等间距分布，或者围绕一个中心旋转的图形时，可以执行阵列命令。选择“修改”→“阵列”命令，或在“修改”工具栏中单击“阵列”按钮，或在命令行中输入ARRAY来执行该命令。

操作界面如图2-5、2-6所示：

图2-5矩形阵列

图2-6环形阵列

7．删除图形

选择“修改”→“删除”命令，或单击“删除”按钮，或在命令行中输入ERASE来执行删除命令。

命令: _erase

选择对象:     //在绘图区选择需要删除的对象（构造删除对象集）

选择对象:     //按Enter键完成对象，并同时完成对象删除

8．拉伸图形

“拉伸”命令可以拉伸对象中选定的部分，没有选定的部分保持不变。在执行“拉伸”命令时，图形选择窗口外的部分不会有任何改变，图形选择窗口内的部分会随图形选择窗口的移动而移动，但也不会有形状的改变，只有与图形选择窗口相交的部分会被拉伸。选择“修改”→“拉伸”命令，或单击“拉伸”按钮，或在命令行中输入STRETCH来执行该命令。?

命令: _stretch

以交叉窗口或交叉多边形选择要拉伸的对象...

选择对象:指定对角点:找到5个 //选择需要拉伸的对象，要使用交叉窗口选择

选择对象: //按Enter键，完成对象选择

指定基点或?[位移(D)] <位移>: //输入绝对坐标或者在绘图区拾取点作为基点

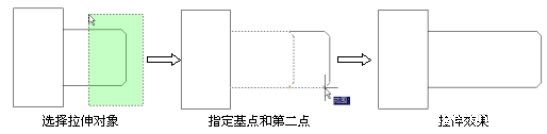

指定第二个点或?<使用第一个点作为位移>://输入相对或绝对坐标或者拾取点确定第二点如图2-8所示：

图2-8拉伸图形

9．延伸图形

延伸命令可以将选定的对象延伸至指定的边界上，用户可以将所选的直线、射线、圆弧、椭圆弧、非封闭的二维或三维多段线延伸到指定的直线、射线、圆弧、椭圆弧、圆、椭圆、二维或三维多段线、构造线和区域等的上面。选择“修改”→“延伸”命令，或单击“延伸”按钮，或在命令行中输入EXTEND来执行该命令。?

命令: _extend

当前设置:投影=UCS，边=无

选择边界的边...

选择对象或<全部选择>:找到 1 个 //选择指定的边界

选择对象:  //按Enter键，完成选择

选择要延伸的对象，或按住?Shift?键选择要修剪的对象，或[栏选(F)/窗交(C)/投影(P)/边(E)/放弃(U)]: //选择需要延伸的对象

选择要延伸的对象，或按住?Shift?键选择要修剪的对象，或[栏选(F)/窗交(C)/投影(P)/边(E)/放弃(U)]: //按Enter键，完成选择如图2-9所示

图2-9?延伸图形

10．修剪图形

修剪命令可以将选定的对象在指定边界一侧的部分剪切掉，可以修剪的对象包括直线、射线、圆弧、椭圆弧、二维或三维多段线、构造线及样条曲线等。有效的边界包括直线、射线、圆弧、椭圆弧、二维或三维多段线、构造线和填充区域等。选择“修改”→“修剪”命令，或单击“修剪”按钮，或在命令行中输入TRIM来执行该命令。?

命令: _trim

当前设置:投影=UCS，边=无

选择剪切边...

选择对象或?<全部选择>:  找到 1 个       //选择第一个剪切边

选择对象:?找到?1?个，总计2个 //选择第二个剪切边

选择对象: ?//按Enter键，完成选择

选择要修剪的对象，或按住?Shift?键选择要延伸的对象，或[栏选(F)/窗交(C)/投影(P)/边(E)/删除(R)/放弃(U)]:? //选择第一个要修剪的对象，光标指定部分被修剪

选择要修剪的对象，或按住?Shift?键选择要延伸的对象，或[栏选(F)/窗交(C)/投影(P)/边(E)/删除(R)/放弃(U)]:? //按Enter键，完成修剪

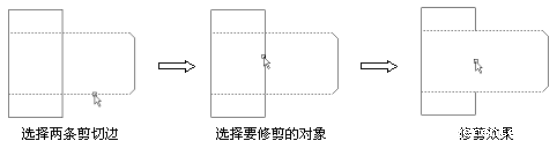

如图2-10所示：

图2-10?修剪图形
