CAD怎么绘制斜线？CAD绘制斜线的几种方法
CAD怎么绘制斜线？CAD在绘制图形的时候，直线的绘制是最基础的，那么如何在CAD中绘制斜线呢？绘制斜线的方法有很多，我们需要用到不同的方法，绘制各种各样的斜线，下面小编你就为大家介绍绘制斜线的的4种方法，分别是相对直角坐标法、闭合画法、相对极坐标法和极轴追踪，下面是详细的参考教程。

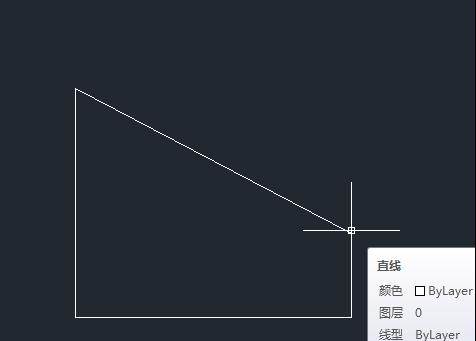

一、相对直角坐标
1、在画斜线时，输入@x，y 按空格或回车确认命令（x、y为要画在斜线末点相对于起点的位置）

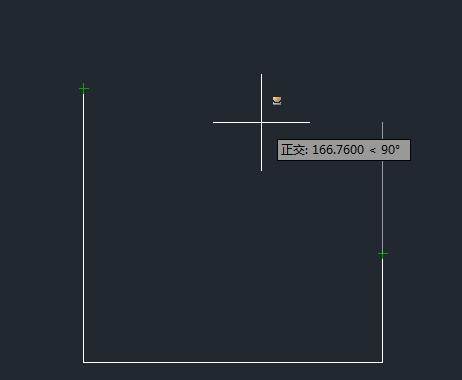

二、闭合画法
1、闭合画法，封闭图形中的斜线可最后利用C+空格或者C+回车将图像闭合来画斜线。
三、相对极坐标
1、在画斜线时，输入@斜线长度<斜线角度 按空格或回车确认命令
四、极轴追踪

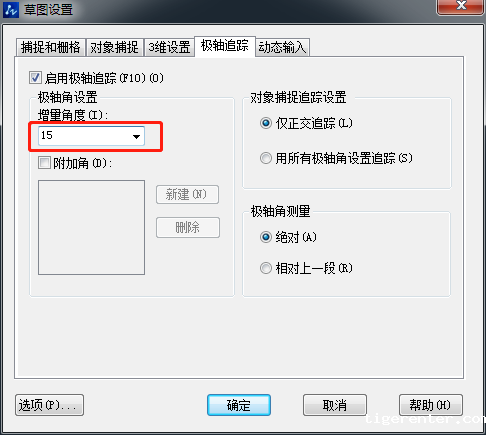

1、利用极轴追踪画斜线，首先进行设置。右击极轴追踪图标进行设置，启用极轴追踪，设置增量角，一般是15度，具体看要画的斜线的角度。
2、画斜线时将光标引至要画的角度，输入长度，按空格或回车执行命令。
以上就是CAD绘制斜线的方法介绍，掌握这四种方法，我们在CAD上绘制斜线就方便很多了。喜欢的话也可以订阅一下公众号，小编也会为大家持续更新~
