CAD中的外部参照剪裁提供了剪裁深度、删除、生成多线段、新建边界等多种命令，其中新建边界命令可以定义一个矩形或多边形剪裁边界，或者用多线段生成一个多边形的剪裁边界。在不改变外部参照和插入块的几何图形的情况下，改变其显示的可见性；另外，剪裁边界只对选择的外部参照起作用，对其他图形没有影响。剪裁之后，外部参照在剪裁边界内的部分仍然可见，但是剩余部分是不可见的。 下面请看具体的图示：
1、 首先，大家打开tigerenterCAD软件

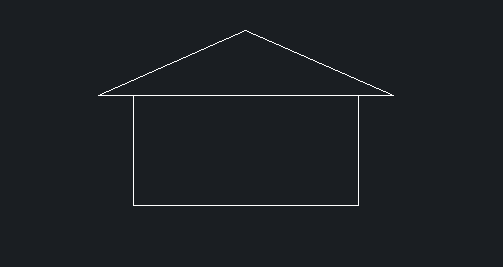

2、 打开如图所示的宿主图形

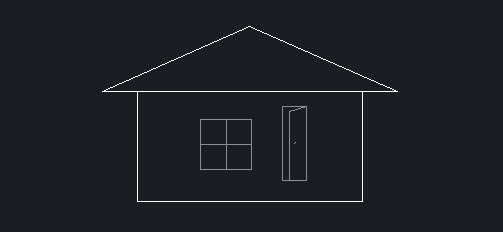

3、 点击【插入】-【外部参照】，插入参照图形

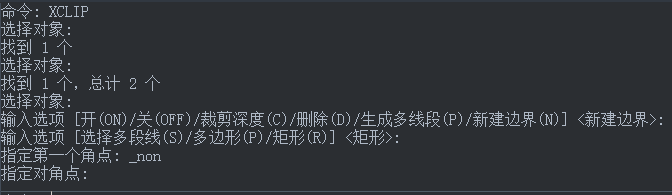

4、 在命令栏输入XCLIP，选择对象为被参照的图形，框选门为裁剪对象。命令栏显示操作如下：

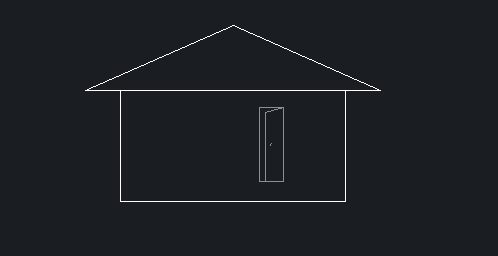

5、 在CAD中执行上述操作之后，只有边界内的参照图形被显示
