CAD图纸设置不等比例缩放的教程

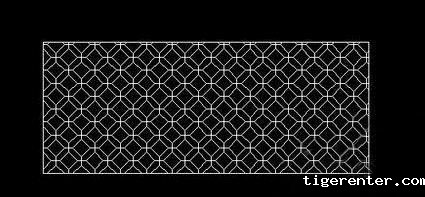

CAD图纸怎么不等比例缩放？如下图所示，想要将以下的图纸按Y轴缩放，该如何操作呢？CAD怎么才能不按照比例缩放呢？下面我们一起来看看详细的教程。

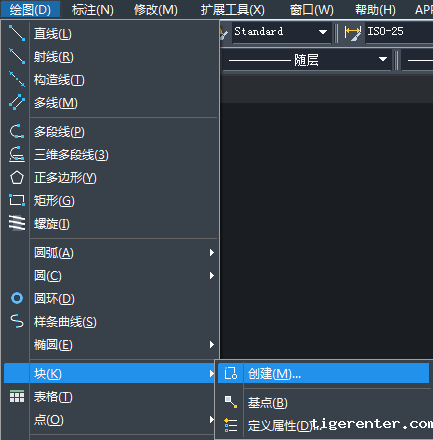

1、将这个图案自定义成块，点击：绘图→块→创建，快捷键b。
2、自定义块时，需要先选中图案的基点，便于作图方便。如果不选，默认是坐标原点。
3、给图案名一个名称，然后点击确定
5、双击一下刚才命名的图案，发现这个图案已经成块了

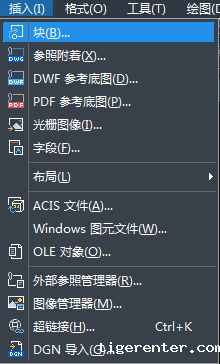

6、点击：插入→块，如图所示

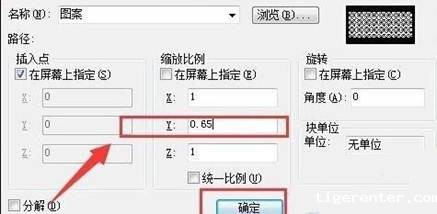

7、弹出如图所示对话框，找到缩放比例。想要缩放的是Y轴，将Y轴的比例调小即可，设置好比例后，点击确定。

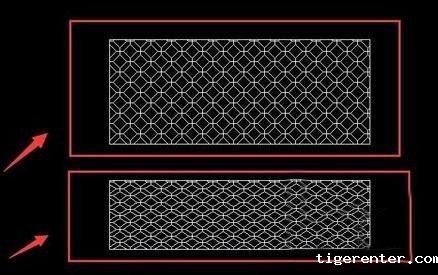

8、如图所示对比效果，可以看到Y轴的比例成功缩小。
这里我们学习了CAD只缩放Y轴的教程，也就是不等比例缩放，希望大家喜欢！
