CAD线对象的编辑之修剪对象

【修剪】命令用于修剪对象上指定的部分。在修剪时，需要事先指定一个边界，在修剪对象时，边界的选择是关键，而边界必须要与修剪对象相交，或与其延长线相交，才能成为修剪对象。因此，tigerenterCAD系统为用户设定了两种修剪模式，即“修剪模式”和“不修剪模式”，默认模式为“不修剪模式”。

调用修剪命令的方法有：

执行【修改】——【修剪】命令。

单击修改工具栏中的修剪按钮。

在命令行输入TRIM并按enter键。

当修剪多个对象时，可以使用栏选和窗交两个选项，栏选方式需要绘制一条或多条栅栏线，所有与栅栏线相交的对象都会被选择。

【隐含交点下的修剪】：所谓隐含交点，是指边界与对象没有实际的交点，在边界被延长后，与对象存在一个隐含的交点。对隐含交点下的图线进行修剪时，需要更改默认的修剪模式，即将默认模式更改为修剪模式。

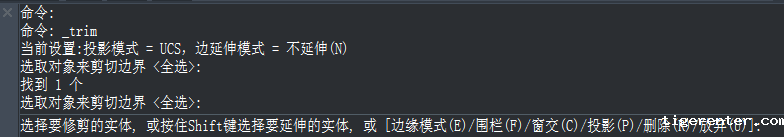

【投影选项下的修剪】：投影选项用于设置三维空间剪切实体的不同投影方法。选择该选项后，tigerenterCAD出现输入投影选项的操作提示，其中各选项释义如下：

【无】：表示不考虑投影方式，按实际三维空间的相互关系进行修剪。

【UCS】：在当前UCS的xoy平面上进行修剪。

【视图】：在点前视图平面上进行修剪。
