CAD立体消隐效果打印的设置方法
CAD怎么实现立体消隐效果打印？CAD绘制了立体图形后，想打印出消隐效果，该怎么操作呢？今天我们来看看CAD文件怎么标注打印以及如何实现消隐效果的教程，下面是详细的教程介绍。

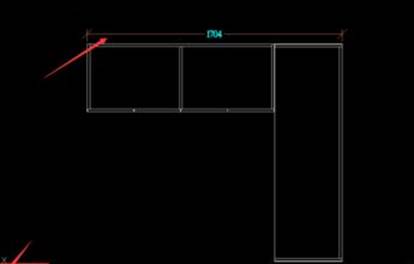

1、打开你自己画好的图，调整标注样式，点击上面的标注，找到标注样式字样，点击打开。点击修改，然后将线条、文字、全局比例等等修一下。

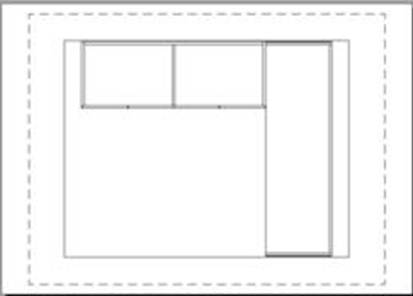

2、点击布局1，可以看到如图所示的样子。先将图二的东西删除。然后粘贴上我们的图纸格式

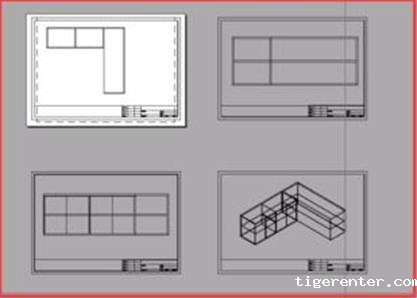

3、粘贴上我们图纸格式之后，使用命令MV，创建一个新的视口。将所画的东西一一标注一下。然后我们点击打印或者直接按快捷键Ctrl+p。选择完打印机之后，在打印区域内的打印范围选择窗口，然后将我们的图纸格式框选住。

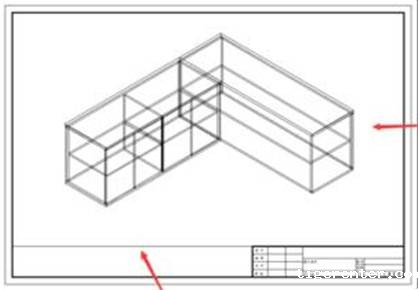

4、预览如图所示。但是这样子还不美观，我们要先将箭头所指的横线以及，里面立体的物体改变成消隐状态。
5、首先我们选住刚才使用MV命令创建的新的视口，点击左上角的图层特性管理器，将原来的0改成Defpoints即可。
接着就是改变我们立体图形打印出来的状态结果了。选择立体图形所在的视口，右击找到着色打印，选择消隐就可以了。

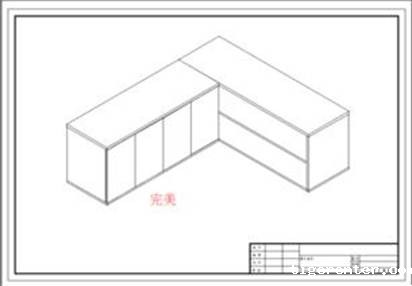

以下图形就是立体图形消隐之后打印出来的样子。
以上就是CAD中立体消隐打印的设置方法，想让图纸打印出来有消隐效果，可以尝试以上的操作过程，很简单，这样打印出来的图纸就很有美感。
