CAD怎么通过三角形的三个顶点来绘制圆弧
CAD绘制圆弧的方法有很多，今天小编向大家介绍其中一种，就是CAD通过三角形的三个顶点来绘制圆弧的方法，下面是具体的教程介绍，很简单，适合新手学习，大家一起来看看吧。

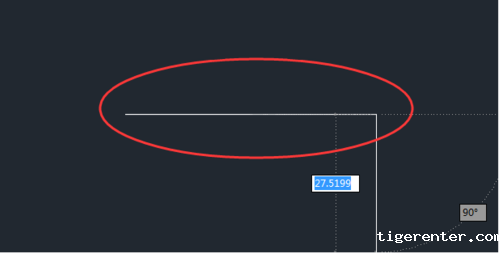

1、打开CAD软件，为了规范图形，先绘制一条长50mm的水平直线，作为三角形的第一条边；

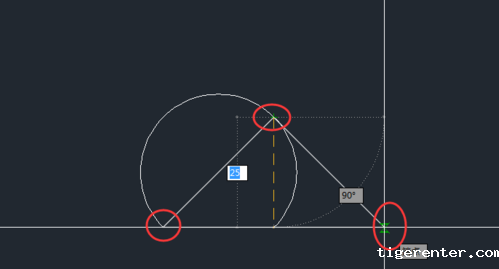

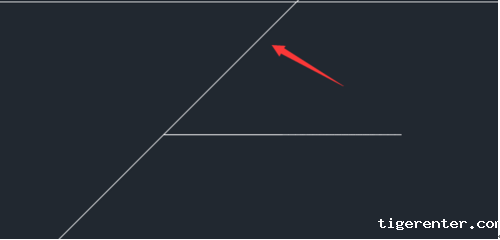

2、随意绘制一个斜线，需要使用构造线中的角度功能才能绘制此线。
3、使用MI（镜像命令）以直线的中间为基础，镜像另一侧的斜线，当然也可以同样使用构造线，不过此时在输入角度时，要使用负值；

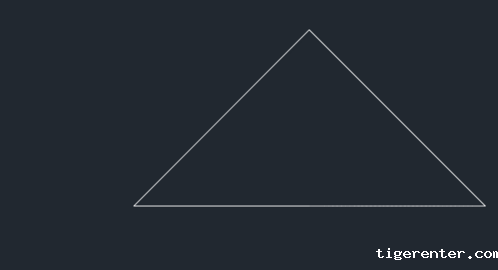

4、通过修剪得到的三角形如下图；（使用修剪命令时，先点空格，然后直接选需要修剪的直线就好了）
5、单击三点绘制圆弧命令后，依次选择三角形的三个顶点（图1所示），选择完成后，最终通过三点绘制的圆弧如图；
以上就是CAD通过三角形的三个顶点来绘制圆弧技巧介绍，希望能对大家有所帮助！
