CAD文字格式刷失效怎么解决

CAD文字格式刷失效怎么解决？格式刷在很多软件里都有，例如WORD\EXCEL，CAD中也有格式刷，功能名称叫特性匹配。但CAD中对象的类型比较多样，每种对象的特性各不相同，因此并不是所有特性都能进行匹配。CAD想要统一文字格式，但是格式刷失效了，我们该怎么解决呢？下面先来分析格式刷失效的原因，再来提出解决的办法。

一、分析文字无法匹配的原因

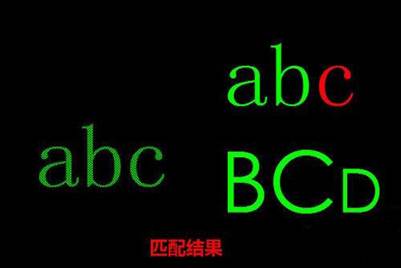

1、从图中我们看到，我们用左边的字体做为源对象，想将右边的文字修改成跟左边文字一样的字体、颜色、字高，但结果没有匹配成功。

2、我们首先输入U，回车，返回特性匹配前的状态。

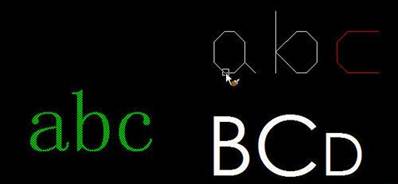

3、选中文字对象，打开特性面板(CTRL+1)，在特性面板中观察文字的类型、文字样式、颜色、字高等属性。

4、可以肯定的是，出现这种问题的应该是多行文字。我们可以看到这个文字的文字样式是test，颜色是BYLAYER，字高是2.5。但显然文字中不是每个字母都使用了这些设置，有的改了颜色、有的改了字高，有的改了字体。当然这张例图中，因为同一个文字中采用了多种设置，我们一眼就能看出来这些字母的设置被改了。

5、怎么样可以快速知道文字属性是否被修改了呢？其实从特性面板的“内容”栏是可以看出来的，但为了更清楚地看到多行文字内部文字的特性是否被修改，我们输入LI，选择有问题的多行文字，在文本窗口中观察这些文字的特性。查询LI（LIST）其实跟特性面板效果差不多，但观察有些特性更方便。从文字内容知道文字没有正常匹配的原因了，单独设置了颜色的，颜色就无法匹配，单独设置了字体的，字体就无法匹配，高度也是一样。所以多行文字要想用格式刷时正常的匹配特性，最好不要在多行文字编辑器中去修改这些字体和颜色，要改高度的时候必须在输入文字之前修改或全选所有字符修改。

二、解决文字无法匹配的办法

现在文字已经变成这样了，我们也不能重新去写，有什么办法可以解决无法匹配的问题呢？方法有两种，主要看文字的修改量和是否要保留多行文字的段落等设置。

方法一：将多行文字分解成单行文字。

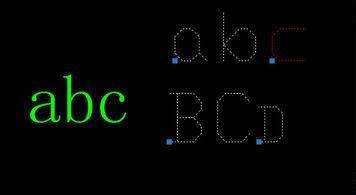

1、这种方法的好处是可以一次性处理多个文字对象，只需将这些文字都选中后，输入X，回车，将这些文字炸开成单行文字。单行文字每个字符不能有独立的特性，就不会存在上述问题了，但多行文字的每一行都会变成一个单行文字对象，单独设置过特性的文字也会被分解成独立的对象。例如上面的样例被分解后就会变为四个单行文字，如下图所示。

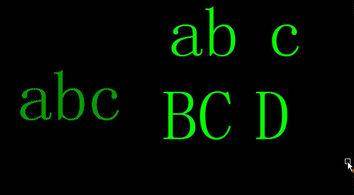

2、我们可以看到除字体都恢复成文字样式的字体外，颜色和高度都保留了，但此时我们再用格式刷匹配，目标对象框选右侧的文字，字体、颜色、字高都可以很好的匹配了。但就上图中的样例，由于同一行内修改过颜色和字高，分解时一行被断开成两段文字，不同字体的宽度不一样，匹配后可能会出现间隙或文字重叠的现象，如下图所示。实际图纸中这种状况应该不多。

方法二：删除格式。

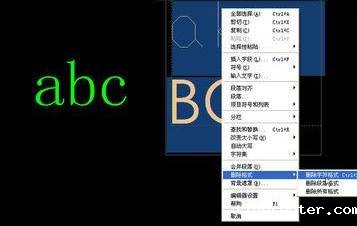

1、这种方式不改变多行文字的结构，但只能一个个修改，如果出问题文字不多肯定建议使用这种方式。双击多行文字，进入多行文字编辑器，按CTRL+A，选中所有字符，在文字上右键，在右键菜单中选择：删除格式 >删除字符格式，如下图所示。

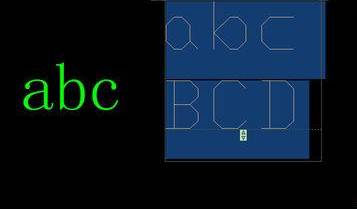

2、删除格式里有三个选项，可以选择只删除字母或段落格式，也可以全部删除。删除字符格式后，原来对字体、颜色、字高的修改都被删掉了，多行文字才会恢复了它应用的样子，如下图所示。

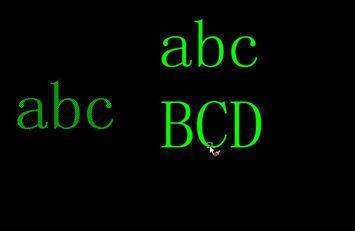

3、再次用格式刷匹配，这一次字体、颜色和字高都跟源对象完全一致了。

小结：

图形在进行特性匹配（格式刷）时，可以匹配的是两者的公共属性，对于多行文字，如果内部单独修改过文字的字体、颜色、字高等特性，这些特性将保留，而不能用格式刷进行修改。因此建议大家最好遵循CAD的规则，在使用多行文字时，要提前设置好当前文字样式及字体，写文字前设置字高，颜色最好也选择多行文字直接在工具面板中修改，总之，如果想用格式刷来匹配特性的话，就不要在多行文字内单独修改属性。
