CAD使用斜二测方法绘制长方体的妙用
CAD怎么使用斜二测方法绘制长方体？CAD中斜二测可以辅助绘制图形，大家在绘制一些表示图的时候，就可以用斜二测绘制的方法。下面小编在这里介绍怎么绘制斜二测图形，比如我们画一个长600、宽200、高200的长方体，下面是详细的操作过程。
1、 打开软件CAD，再打开等轴平面，等轴测扑捉在命令行输入ds。
2、然后按快捷键F5切换到等轴测平面上，如图所示命令框中就会显示出来。

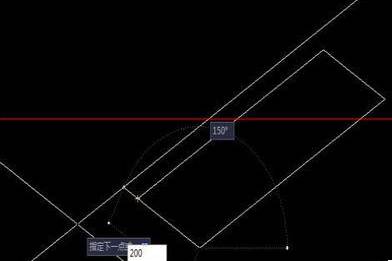

3、开启正交按F8在命令行输入L 然后输入600 ，再依次输入200，输入600，输入200，这样一个矩形就出来了，如图所示。

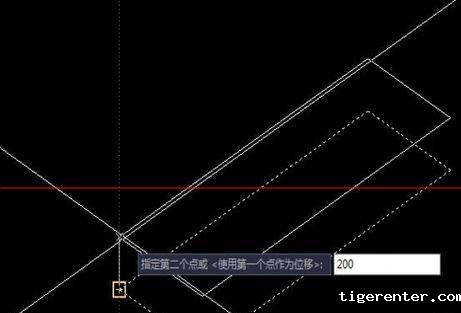

4、在命令框中输入CO，然后选择整个矩形，取消正交按F8，光标垂直在输入高度200。

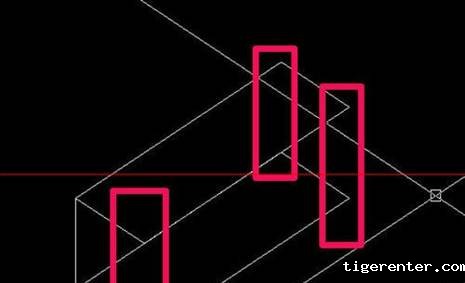

5、然后把其余3个用直线链接起来，如图所示。

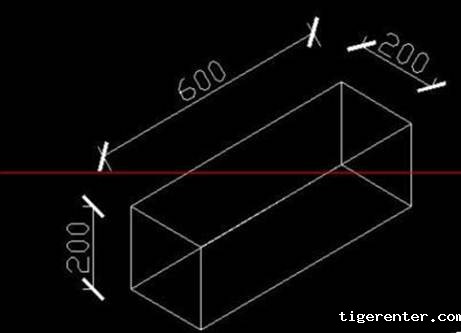

6、这样一个长方体就这样制作出来了，如图所示。
这就是CAD斜二测方法绘制图形的应用，比较复杂，现在我们绘制实体图形可以直接在CAD找到绘图实体即可，这里简单介绍斜二测法的应用。
