CAD编号怎么实现数字递增
CAD编号怎么实现数字递增？cad中想要编号，数字进行递增显示，该怎么实现呢？下面我们就来看看详细的教程。

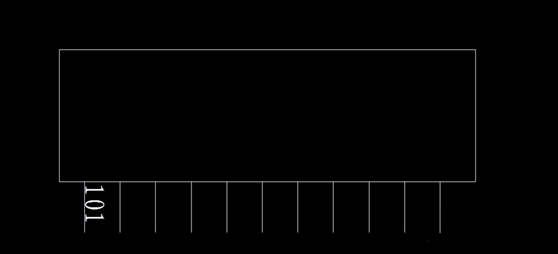

1、打开CAD。我的应用情景是给元器件的管脚编号。例如下图这种。

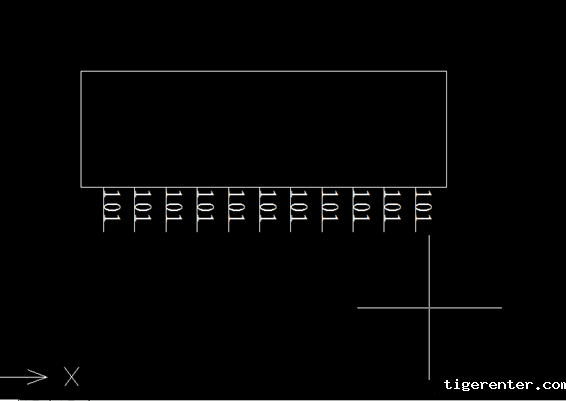

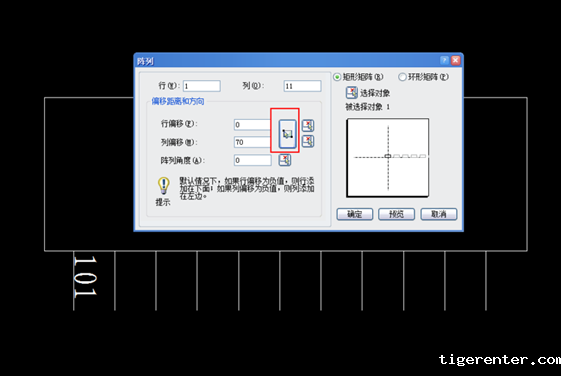

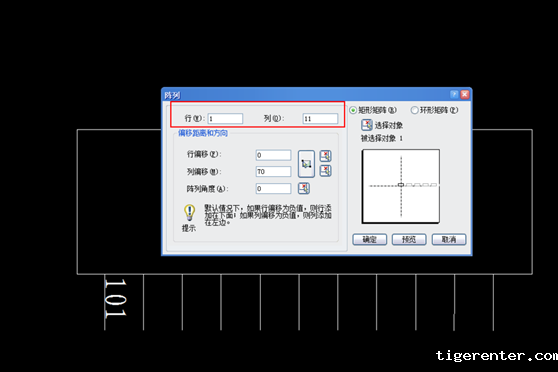

2、首先，将文字阵列。选中文字，点击阵列工具。确定整列方向和数量。这里我需要1行多列，所以x=1,y=11。选择整列的距离。我需要阵列的距离就是两个管脚之间的距离。全部设置完成，点击确定，就可以得到阵列效果。

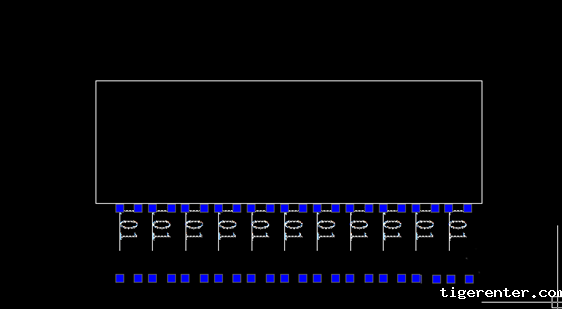

3、选中所用想要更改序号的文字。输入TCONUT（自动编号命令）。选择方向；以这个例子来讲，选择Y方向。输出起始值，和递增值。我想让编号从101开始往后依次加1，所以，输入101,1。选择覆盖，输入字母O。点击确定，即可看到所有文字被替换。
以上就是cad数字递增效果的实现的方法，希望大家喜欢。
