CAD怎么利用三维扫掠制作弹簧建模
1、打开CAD，先点俯视图，再点西南等轴侧。

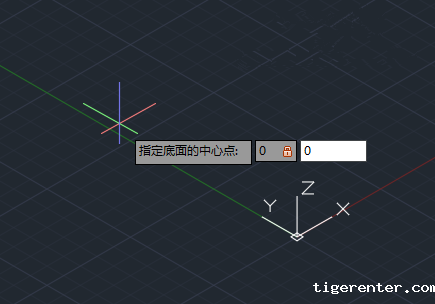

2、画螺旋线：输入Helix命令，回车，指定底面中心点(0,0)，回车。

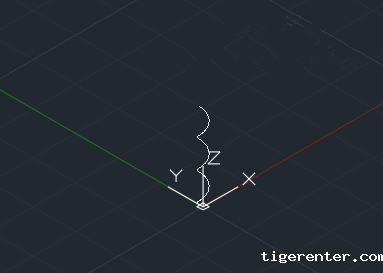

3、指定底面半径5，顶面半径5，高100。

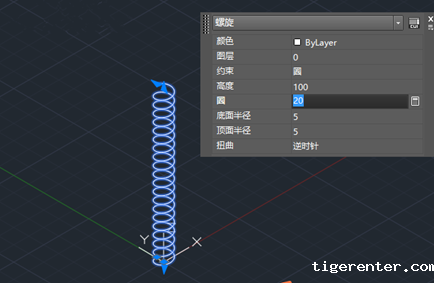

4、双击螺旋线，调出螺旋线特性选项板，将圈数改成20。

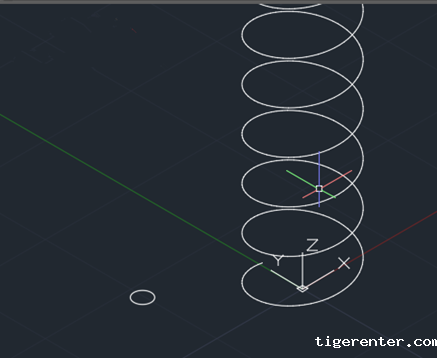

5、画半径为1的圆，如图。
6、输入sweep回车，指定扫略对象(圆)回车，扫略路径(螺旋线)，再将视觉样式改为真实即可。
以上就是CAD制作弹簧的教程，大家尝试画一下吧。
