机械制图中标注深度的符号怎么绘制？ 我们在CAD绘图中，经常会需要对实体的深度作标注，标示深度尺寸，那么如何用专业的符号表示深度，并在CAD图档中显示呢？下面一起来看看CAD图纸标注怎么添加深度符号的教程。

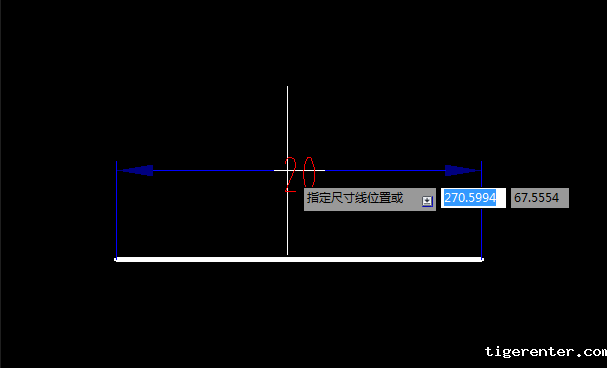

1、打开CAD软件，新建一个空白文件，画一条长20的线段，并标注一个尺寸。

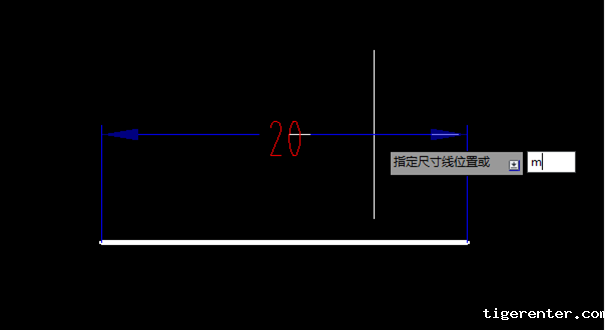

2、如下图所示，输入字母“m”，回车。
4、弹出“文字格式”对话框，在它的工具栏中找到“@”，点击它，在它弹出的下拉菜单中找到“其他”，点击它。
5、弹出了“字符映射表”，先选择字体“AMGDT”，在出现的字符中找到深度符号。说明一下，这个字体也是一个一个的找的，看那个字体中有深度符号，就选择哪个字体。
6、先鼠标左键双击深度符号，当它出现在“复制字符”框中时，用鼠标左键选中它，然后点击“复制”按钮。完成这些，这一步的操作就结束了。
7、回到了CAD的标注，在20前面直接“ctrl+v”，粘贴完毕。

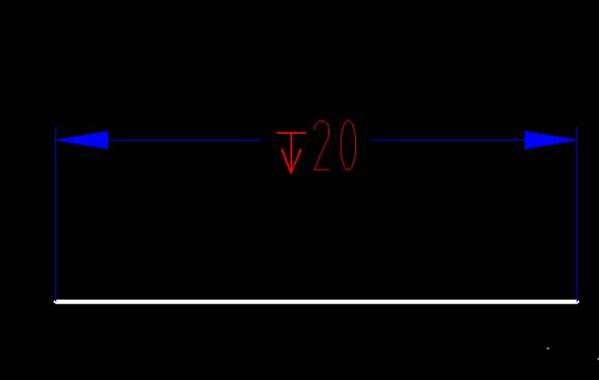

8、如下图所示，完成标注，这个标注中就有了深度符号，这个标注的意思就是深度20。
这样图纸标注中的深度符号就添加完成了，大家可以根据教程动手操作一下。
