为什么CAD图块炸开后里面的标注箭头变得很大

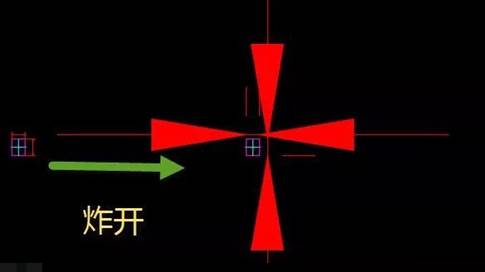

有CAD使用者遇到过这样的问题：CAD图块中有标注，炸开后标注就变得很大，如下图所示。这是为什么？
虽然看起来很奇怪，但其实不难找出原因，因为箭头和标注线都明显放大了很多倍，肯定跟标注的特征比例有关系，只是要看为什么炸开后会变了。
先双击进入图块，选中标注，查看标注使用的标注样式和特征比例的设置，如下图所示。
进入块编辑后，标注的显示跟炸开后的效果是一样的，标注样式是RL1，标注全局比例（特征比例）的设置是50。
问题就出在标注全局比例是50上了，箭头被放大了50倍，标注线也被延长了50倍。图块比例是1，并没有被缩小，但为什么在图块内却显示正常呢？
我们可以来重现一下他的问题出现的过程：建立标注样式后，比例是1，先绘制了图形和标注，做成图块后，将标注样式的特征比例又设置成了50，标注了其他图形。

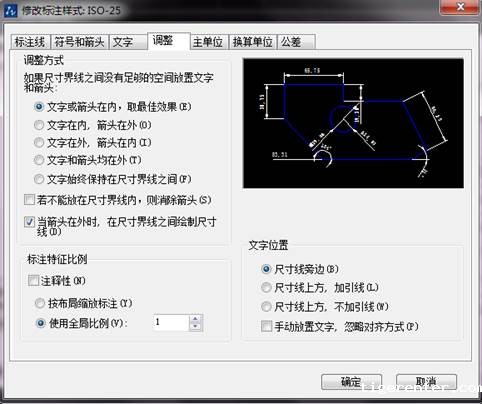

这个问题的解决办法很简单，输入D命令，回车，打开标注样式管理器对话框，点击“修改”，打开修改标注样式对话框，将此标注样式的特征比例修改成1就可以了。如下图所示。
