CAD中点运用的教程
CAD中点的操作很常用，如何设置点的样式，以及使用单点、定距等分点和定数等分等功能呢？下面小编带大家看看CAD中点怎么使用？ 下面是详细的教程。

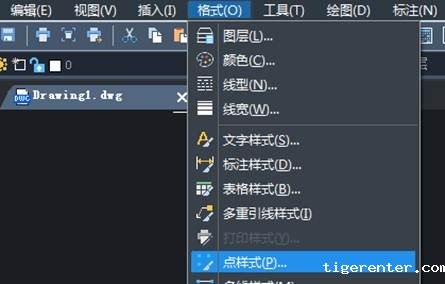

1、使用点前，先要设置点的样式，在点样式对话框中设置点的样式和大小。这个对话框可以通过格式菜单>点样式打开，也可以使用命令ddptype来打开。
2、共有20种点的样式，系统默认的点样式是第一种。点的样式可以通过设置"pdmode"、"pdsize"两个系统变量来改变点的样式。Pdmode设置点的外观，它的取值是整数。Pdsize可以指定点图形的尺寸，pdmode 值为 0 和 1 时除外。更改PDMODE和PDSIZE后，现有点的外观将在重新生成图形时改变。如果系统变量设为开，则会自动重新生成。Point/po命令是单点，命令中会提示当前的pdmode和pdsize两个系统变量值。
3、Divide/div是定数等分点，是沿选定对象等间距放置点对象或图块，CAD中绝大多数图形元素都可以进行等分，并可以在对象捕捉中设置"节点"来进行捕捉。插入点对象时命令简单，只需选定等分对象，输入等分数即可。对于封闭的图形，如圆或正多边形，是以周长作为等分对象。

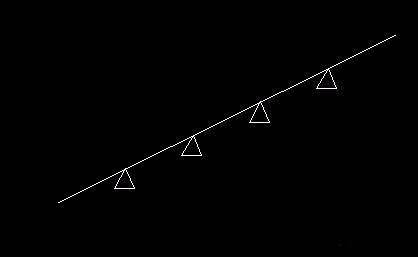

4、在等分点上插入块，命令: div DIVIDE；选择要定数等分的对象；输入线段数目或 [块(B)]: b；输入要插入的块名: q1；是否对齐块和对象？[是(Y)/否(N)] <Y>: y（对齐时块对象会随等分对象旋转）；输入线段数目: 5

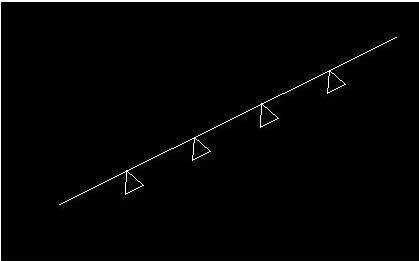

5、选择与对象不对齐的图像如下

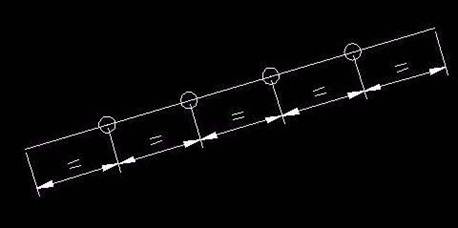

6、Measure/me指的是定距等分点，从最靠近用于选择对象的点的端点处开始，沿选定对象按指定间隔放置点对象或图块。
以上就是cad中点的运用的教程，大家可以着手尝试一下。
推荐阅读：CAD制图初学入门
推荐阅读：直径符号怎么打
