CAD怎么绘制一个钢钉
在CAD绘制一个立体的钢钉，该如何绘制呢？下面小编教大家怎么利用CAD绘制一个逼真的钉子，大家可以参考一下，下面是详细的教程。

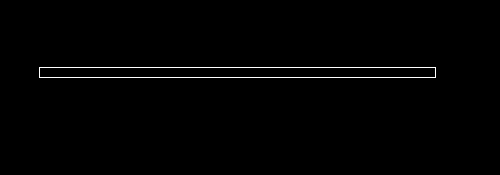

1、选择主视图，画一个长90，高2.4的矩形。如图所示

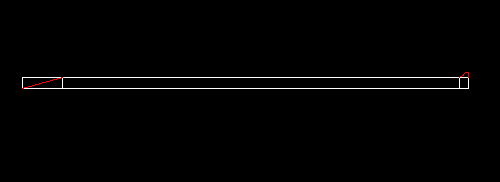

2、将矩形分解，一侧短边向内偏移2，一侧短边向内偏移8。然后沿矩形画一条线（红色）

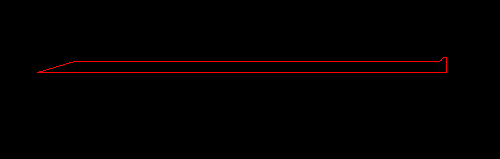

3、修剪、删除多余线条，并面域图形，沿下边直线旋转图形，并转西南等测轴视图

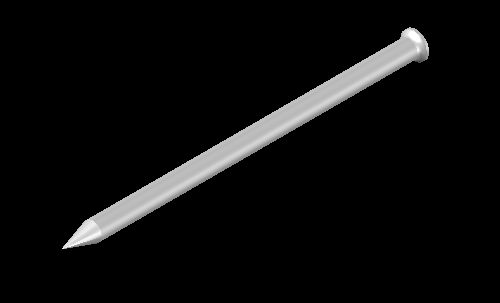

4、先将图层颜色改成白色，再转真实视觉样式
以上就是cad画钢钉的教程，看起来很立体很逼真，大家可以着手尝试画一下。
