CAD怎么绘制不同大小的圆？

cad中想要绘制圆形，方法有很多，如何使用cad绘制几个大小不同的圆呢？下面我们就来看看cad绘制大小不同的圆的教程，需要的朋友可以参考下

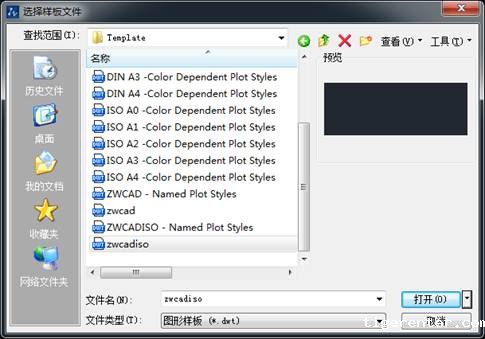

1、启动tigerenterCAD软件，新建“各种圆”，保存文件

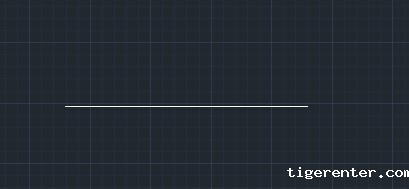

2、在命令行中输入或动态输入【line】命令，来执行直线命令。在“指定第一点：”提示下，使用鼠标在视图的空白位置任意单击来确定起点。在"指定下一点："提示下，输入“@200，0”，再按回车键结束，从而绘制一条水平线段。

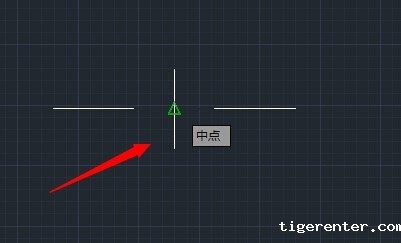

3、在命令行中输入或动态输入【circle】命令，来执行圆命令。在“指定圆的圆心或【三点（3P)/两点（2P）/切点、切点、半径】：”提示下，将鼠标指针移至水平线段的中点位置，待出现“中点”标志时单击，从而确定圆点位置。

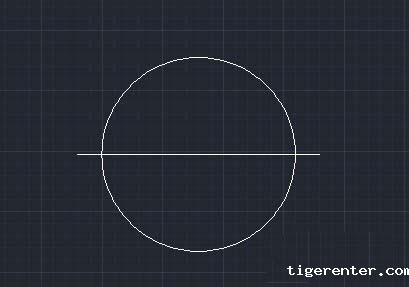

4、在指定圆的半径或直径提示下，输入半径值为80，并按回车键结束，绘制半径为80mm的圆。

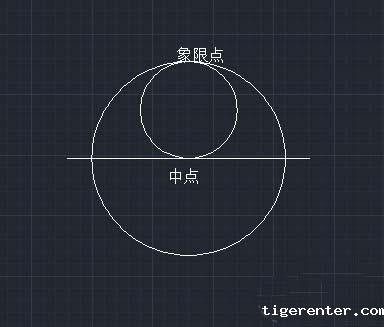

5、执行“圆”命令（c）,根据命令行提示选择“二点（2p）”选项。在“指定圆直径的第一个端点：”提示下，捕捉水平线段的中点作为起点；在“指定圆直径的第二个端点：”提示下，捕捉圆的上侧象限点作为第二点，从而绘制一个小圆。

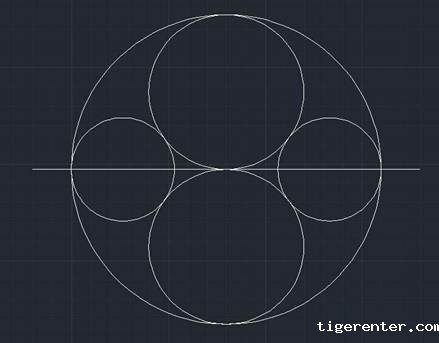

6、以“二点（2p）”方式来绘制另一个圆对象。在“绘图-圆”子菜单下选择“三点”（3p）命令，再使用鼠标指针分别捕捉三个切点对象，从而绘制一个小圆对象。在“绘图-圆”子菜单下选择“相切、相切、半径（T）”命令，捕捉左侧二个圆的切点，在“指定圆的半径：”提示下，输入半径值为26.67，并按回车键结束，从而绘制左侧的小圆对象。

这样不同大小的圆就画出来啦
