CAD机械版半径标注时怎样延长尺寸线
在 CAD 机械版绘制零件图时，半径标注的尺寸线长度直接影响图纸信息传递效率，比如标注齿轮齿根圆半径时，尺寸线若过短会与齿顶圆线条重叠，加工人员看不清标注数值；标注轴类零件的圆角过渡半径时，尺寸线未延伸出轮廓线，易被误判为未标注；甚至标注大型盘类零件的内孔半径（如 R50）时，尺寸线长度不足，导致尺寸数字挤在图形内部，可读性大幅下降。想要让半径标注既符合标准又清晰易读，避免因尺寸线问题导致的加工误解，掌握调整方法至关重要，接下来就为大家详细拆解具体操作步骤。
问题描述：

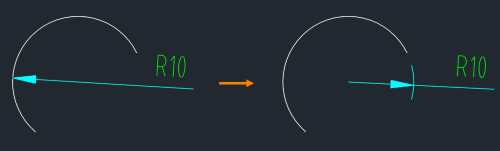

如何做出下图右侧的半径标注，带有延长弧线样式。
步骤指引：

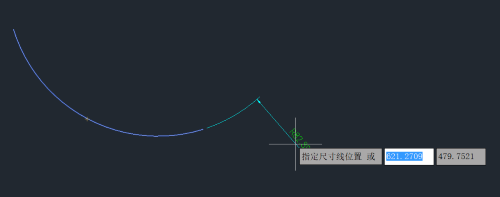

在执行半径标注时，同时按住【ctrl】即可在弧线延伸线上标注。
