CAD中选中线条后蓝色夹点处的拉伸和拉长有什么区别？

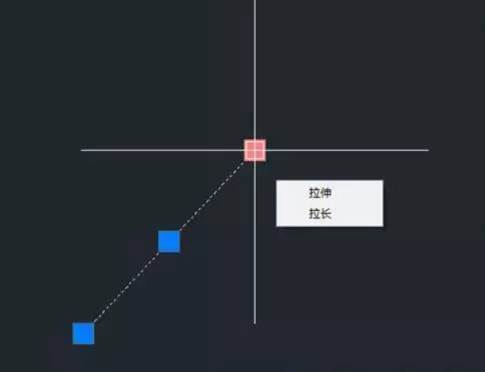

CAD中选中一条线后会出现蓝色的夹点，在新版的CAD中把鼠标放在端点处的夹点上片刻后会显示“拉伸和拉长”两个选项，具体这两个有什么区分呢？

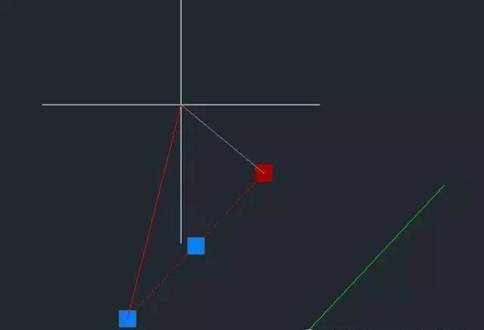

拉伸就是将线条选中的端点进行移动而另一个端点不动，鼠标移到哪里这个端点就移动到哪里，直线的角度及长度或者圆弧的半径和弧长都有可能发生变化，和命令拉伸（S）作用相同，如下图中的红色直线进行拉伸后的变化。

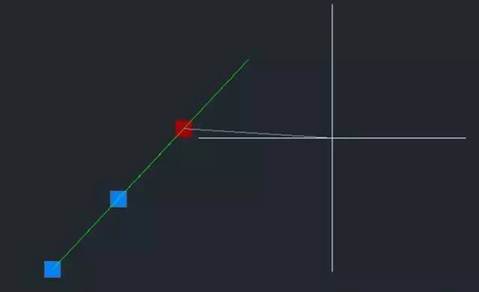

拉长就是将现有的线条将选定的端点随着原有的轨迹变长或者缩短了，线条的轨迹不发生变化，及直线的角度或圆弧的半径等不会发生改变，和命令拉长（LEN）作用相同，如下图绿线所示
以上就是小编汇总的拉伸和拉长的区别，希望大家能够理解。
