CAD快速求多个图形面积的3种方法
方法一：用AA命令求多个图形的总面积。

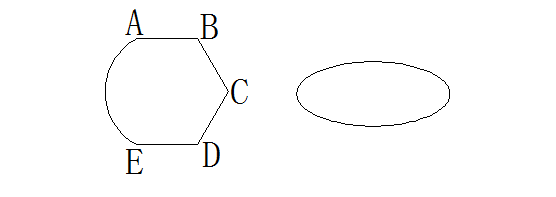

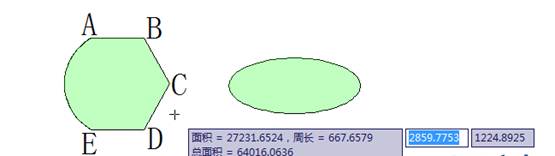

在命令行输入AA，按空格，输入A,按空格，指定A点，指定B点，指定C点，指定D点，指定E点，输入A，按空格，输入S，按空格，指定圆弧上一点，最后再指定A点，按空格，输入O，按空格，选择椭圆，按空格。则显示两个圆形的总面积。
方法二：用MEA命令求多个图形的总面积。

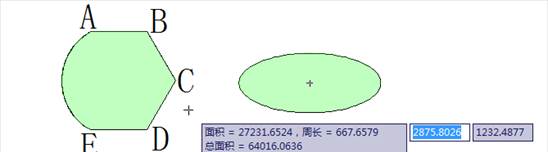

在命令行输入MEA，按空格，输入AR,按空格，输入A，指定A点，指定B点，指定C点，指定D点，指定E点，输入A，按空格，输入S，按空格，指定圆弧上一点，最后再指定A点，按空格，输入O，按空格，选择椭圆，按空格。则显示两个圆形的总面积。
方法三：用H命令求多个图形的总面积。
在命令行输入h，按空格，弹出填充对话框，设置图案为“SOLID”，样例颜色为红色，其它设置为默认。然后点击“拾取点”按钮，在两个图形中分别拾取一点，按空格，点击确定，再点击红色填充图案，然后Ctrl键+1打开特性对话框，在特性中点几何图形上可以看到两个图形的总面积，如下图所示：
