CAD画道路土方断面图的教程
CAD想要画一个平面图，比如土方断面图，该怎么画呢？下面我们就来看看CAD画道路土方断面图的教程，需要的朋友可以参考一下。

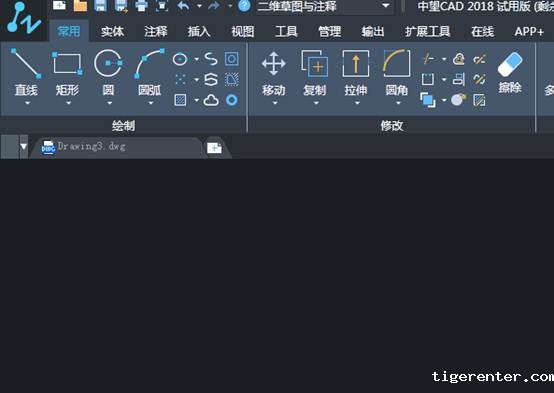

1、打开新利全站体育官网登录这款软件，进入CAD的操作界面如图所示：

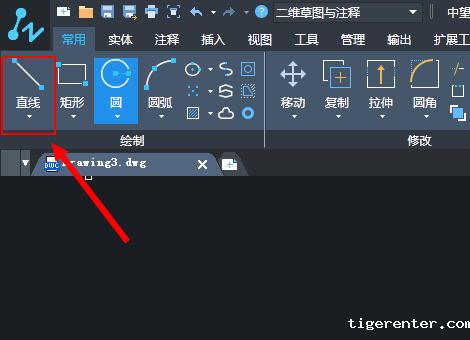

2、在该界面内找到直线命令，如图所示：

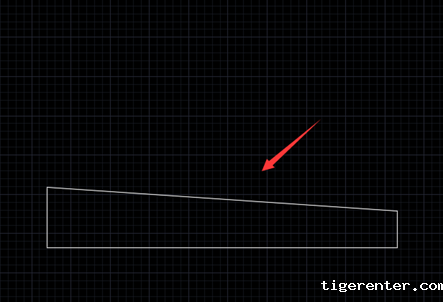

3、使用直线命令绘制一个四边形作为地基，如图所示：

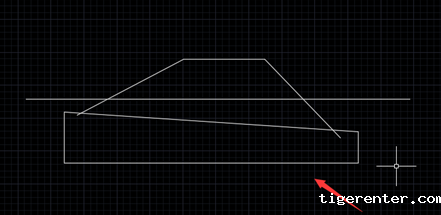

4、再在地基的上面画出路基和路面，如图所示：

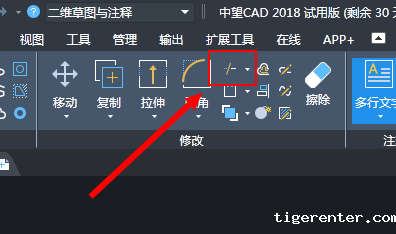

5、再在菜单区里找到修剪命令，如图所示：
6、使用修剪命令，将多余的图形修剪掉，然后在菜单区里找到文字命令，如图所示：

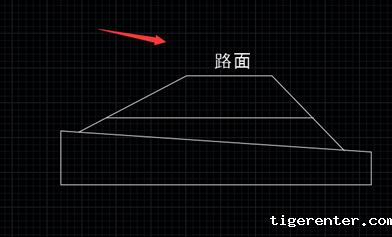

7、使用文字命令在路面上标注出路面，如图所示：

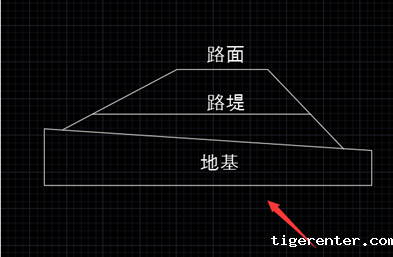

8、依次将路基和地基标注出来，这样我们的土方断面图就画好了，如图所示：
上面就是CAD画道路土方断面图的教程，希望大家喜欢。
