CAD导入ug模型歪了该怎么办?
在ug中绘制了模型图纸，但是导入到CAD中发现轴测图是歪的，该怎么办呢？下面我们就来看看详细的教程，需要的朋友可以参考下

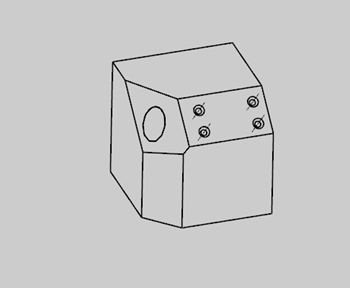

1、这里从UG导出一模型图
2、CAD 打开导出的模型，可以看到该模型是歪的。方便作比较，复制多一模型。

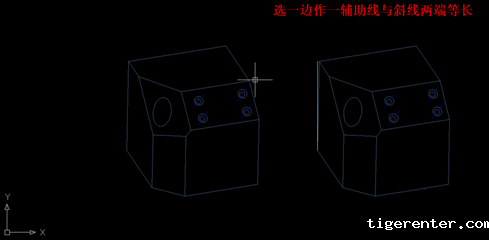

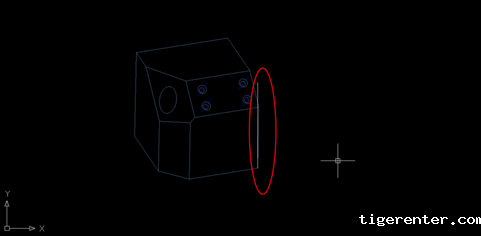

3、选模型的一边作辅助线，该辅助线与相应的斜线两端相等；此线为参考线。
4、键入对齐命令“AL”，思路是让模型对齐刚才建立的参考线。

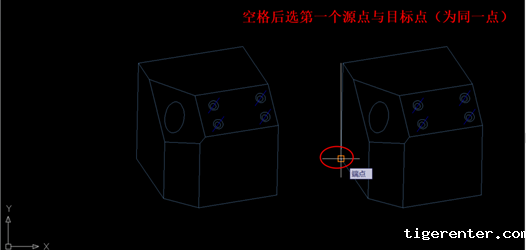

5、选择全部模型，空格后选择第一个源点与目标点（为同一点）。

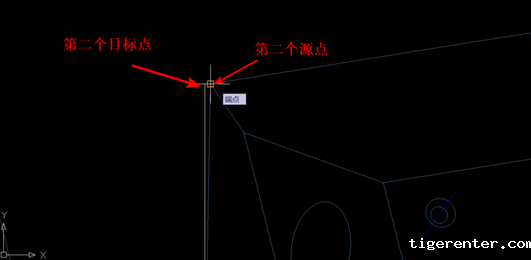

6、第二个源点为斜线端点，第二个目标点为参考线的端点；空格结束第三个源点的选择，选择“Y”对齐缩放（选“N”也不影响模型因为参考线与模型的斜线 端点相等）。

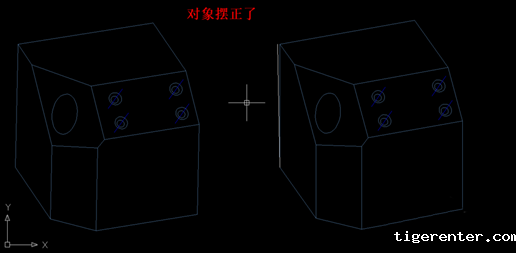

7、对齐后的模型。
以上就是CAD轴测图歪了的调整方法，希望大家喜欢。
