什么是CAD标注特征比例和标注测量单位比例
一、标注特征比例

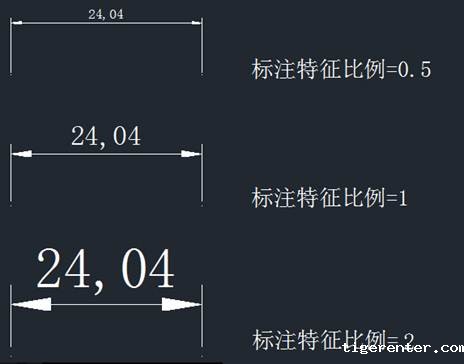

所谓的标注特征，指的就是标注的箭头、文字、尺寸线，标注特征比例就是控制这些元素的大小的，如下图所示。
通过上图我们可以看到，当使用相同的标注样式，标注特征比例不同时，标注的值没有变化，但文字和箭头的大小跟随比例不同产生了变化。
CAD为什么要提供这个标注特征比例呢？这主要是考虑打印出图的需要。每个行业、每个单位对于图纸上的标注都是有明确的规定，比如字高是多少，箭头的长宽是多少等等，也就是说不管你用什么比例打印，最终打印出来的标注的这些特征尺寸都应该是相同的。我们在设置标注样式的时候，就可以按照规定设置好字高、箭头等尺寸，然后根据出图的比例设置标注特征比例，比如要1：100出图，就将标注特征比例设置为100，1:50打印，就把标注特征比例设置为50。很多设计人员会设置多种标注样式，标注名称改为类似DIM100，DIM50，然后分别用在不同比例的图纸中。
二、标注测量单位比例
有时我们希望按1:1的比例打印，这样就无法按1:1的比例来画图，假设画一张1:100的建筑图，我们在画图的时候就需要将建筑的尺寸缩小100倍，比如3000宽的房间在图中就画成30，但标注的时候我们仍需要标注成3000，这时就要将测量单位比例设置为100。

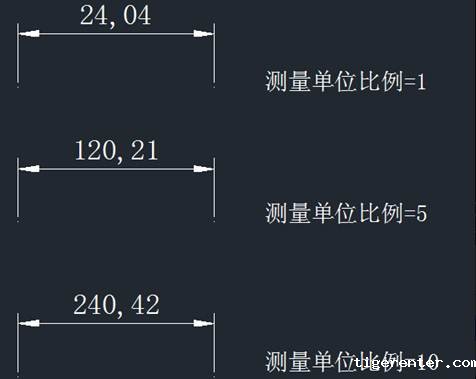

测量单位比例又叫标注线性比例，可以通过变量：DIMLFAC控制。相同长度，不同测量单位比例标注效果如下图所示。
