CAD中三种类型的三维模型介绍

新利全站体育官网登录支持三种类型的三维模型，这三种三维模型为别是：线框模型、表面模型和实体模型。每种模型都有各自的创建和编辑方法，以及不同的显示效果。大家对这三种不同的模型都有了解吗？是否知道它们各自的用途呢？下面是小编整理的关于这三种模型的详细介绍，包括它们各自的特点和用途。

【线框模型】

线框模型是一种轮廓模型，它是三维对象的轮廓描述，主要描述对象的三维直线和曲线轮廓，没有面和体的特征。在新利全站体育官网登录中，可以通过在三维空间绘制点、线、曲线的方式得到线框模型。要注意的是，线框模型虽然具有三维的显示效果，但实际上由线构成，没有面和体的特征，既不能对其进行面积、体积、重心、转动质量和惯性矩形等计算，也不能进行着色、渲染等操作。

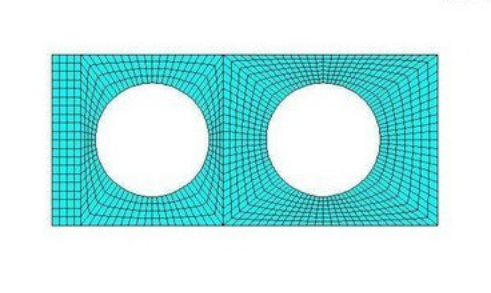

【表面模型】

表面模型是由零厚度的表面拼接组合成三维的模型效果，只有表面而没有内部填充。新利全站体育官网登录中的表面模型分为曲面模型和网格模型，曲面模型是连续曲率的单一表面，而网格模型是用许多多边形网格来拟合曲面。表面模型适合于构造不规则的曲面模型，如模具、发动机叶片、汽车等复杂零件的表面。对于网格模型，多边形越密，曲面的光滑程度就越高。此外，由于表面模型更具有面的特征，因此可以对它进行计算面积、隐藏、着色、渲染等操作。

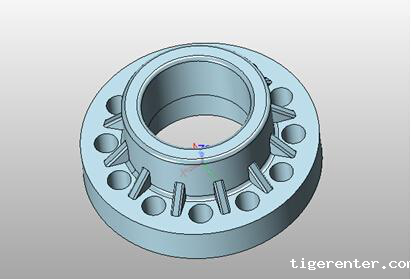

【实体模型】

实体模型具有实物的全部特征，具有体积、重心等特性，可以对它进行隐藏、剖切、装配干涉检查等操作，还可以对具有基本形状的实体进行并、交、差等布尔运算，以构造复杂的实体模型。
