tigerenterCAD为绘制轴测图提供了一个特定的绘图环境，在这个绘图环境中，系统提供了轴测绘图工具以帮助用户方便地进行轴测图的构建，这就是轴测图模式。至于如何激活轴测图这个问题，大家可以使用【绘图设置】激活轴测图的方式，也可以采用snap命令来激活轴测图模式。下面是两种方法的详细介绍。
1.使用【绘图设置】来激活

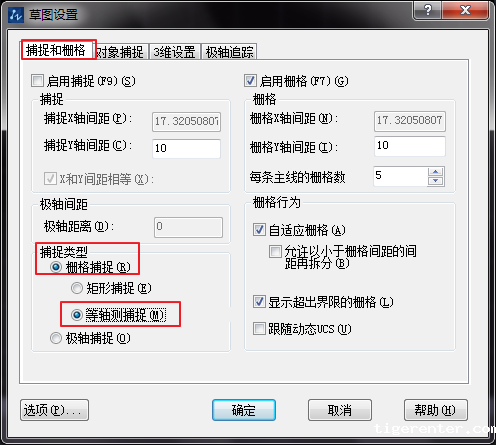

首先在命令行输入dsettings命令，或者在顶部菜单栏选择【工具】——【绘图设置】命令，系统弹出【草图设置】对话框，单击对话框中的【捕捉和栅格】选项卡，在【捕捉类型】中选取【等轴测捕捉】，如图所示。单击确定。启动等轴测模式，此时绘图的光标显示等轴测图样式，在绘制等轴测图时，可以按F5来切换绘图平面。
2.调用snap命令
新利全站体育官网登录中snap命令可以在标准绘图模式与轴测图模式中进行切换，在命令行中输入snap命令，选择S也就是样式选项，然后选择【等轴测（I）】模式，然后根据需要指定垂直距离，按回车键，启动等轴测模式。
必要时，大家可以在【捕捉和栅格】选项卡中设置【捕捉y轴间距】的参数，如果系统提示【栅格太密，无法显示】的信息时，可将栅格的间距设置得大一些。
