CAD绘制正等轴测图的操作步骤

大家在用新利全站体育官网登录绘制轴测图时，模型上的平行面轮廓一般只需要绘制一次，然后利用【复制】命令沿轴测轴方向来进行复制即可，这样可以迅速地绘制相同的图形结构。下面的内容小编将通过一个实例来演示正等轴测图的绘制，包括正等轴测图中的直线、圆、圆弧、尺寸标注等等。

首先启动新利全站体育官网登录，新建图形文件，设置图幅。调用LA命令，新建轮廓线、中心线和尺寸线图层，并设置相应的线型和颜色。

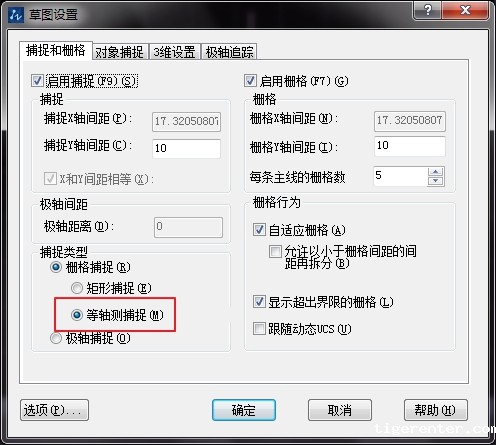

调用草图设置命令dsettings，在对话框中单击捕捉和栅格选项卡，在捕捉类型选项组中选取等轴测捕捉。

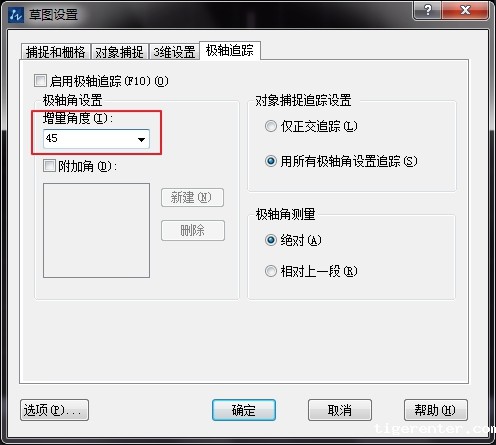

启动等轴测模式，并将极轴的追踪增量角度设置为30.

单击点亮状态栏中的极轴按钮，对象捕捉按钮与对象捕捉追踪按钮，按F5，将等轴测平面切换至上等轴测平面，将中心线层置为当前图层。点击构造线按钮，绘制辅助线。

同样按F5切换至右等轴测平面，将轮廓线层切换置为当前图层。调用直线命令，绘制端面轮廓线，调用椭圆命令，绘制端面轮廓上的圆，然后用修剪命令来修剪图形。用复制命令将端面轮廓沿150度几号走方向复制移动50，然后调用直线命令连接轮廓端点，并调用修剪和擦除命令来修改图形。同样的饿方法绘制地面轮廓上的图形并进行修改。

调用复制命令，将平行于y轴的辅助线沿90度极轴方向复制移动50，并复制生成的直线切换到中心线层，调用椭圆命令绘制直径为18和30的两个等轴测圆，并沿330度极轴复制移动椭圆。接下来绘制地面轮廓交点与圆的切点的连线并修剪。同样绘制出中部平面轮廓以及四个菱角上的倒槽。

最后，用修剪和擦除命令来修剪整个图形，并设置适当的文字标注和样式标注。这样就完成了正等轴侧图形的标注。
