CAD尺寸标注样式中主单位选项卡的介绍

【主单位】是CAD标注样式对话框中的第4个选项卡，这个选项卡除了可以设置标注的单位以外，还可以设置什么要素呢？下面的文字将会详细介绍这个选项卡中的各个选项的含义，不了解的话可以一边阅读一边在CAD软件中进行操作和查找，以便加深大家的记忆和理解。

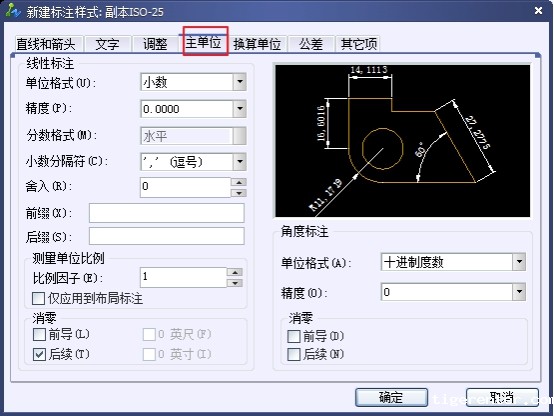

【主单位】选项卡可以设置标注的单位格式，通常用于机械或辅助设计绘图的尺寸标注。设置主单位格式时，分线性标注和角度标注两种情况，其主单位分别用来表示长度和角度。

在【线性标注】选项组中，可以对线性尺寸的单位进行设置，各选项含义如下所示：

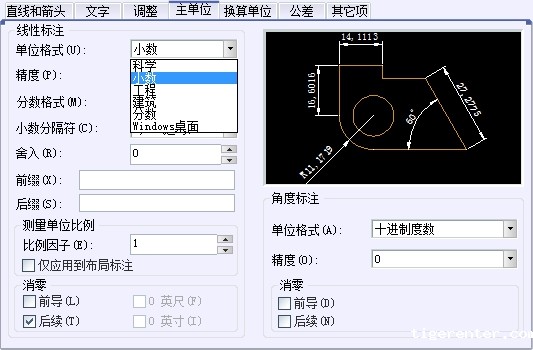

【单位格式】下拉列表框：用于选择线性标注所采用的单位格式，如科学、小数和工程等等。

【精度】下拉列表框：可以用来选择线性标注的小数位数。

【分数格式】下拉列表框：用于设置分数的格式，只有在单位格式中选择【分数】这个选项时才能用。

【小数分隔符】下拉列表框：用于选择小数分隔符的类型，如逗点和句点。

【舍入】文本框：设置非角度测量值的舍入规则。

【前缀】文本框：用于在标注文字的前面加一个前缀。

【后缀】文本框：用于在标注文字的后面加一个后缀。

【测量单位比例】选项组可以设置单位比例和限制使用的范围。

【比例因子】文本框用于设置线性测量值的比例因子，该数值框中的值不影响角度标注效果。

【仅应用到布局标注】复选框表示只对在布局中创建的包住应用线性比例值。

【消零】选项组可以设置小数消零的参数，可以消除所有小数标注中的前导或后续的零。

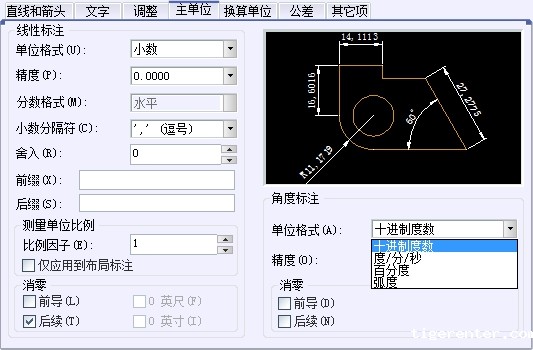

【角度标注】选项组可以设置角度标注的单位样式。包括单位格式、精度和消零。
