CAD利用镜像命令画轴对称图形

CAD如何利用镜像命令画轴对称图形？CAD中的镜像功能可以仿制图形，使用方法很简单，下面我们就来看看镜像命令的使用方法。

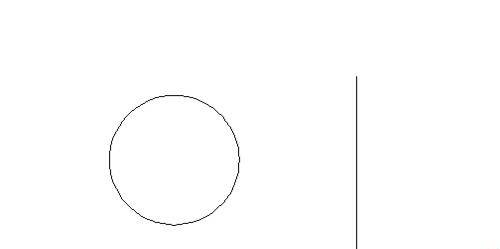

1、今天以两圆形关于直线对称为例，进行讲解。打开CAD软件，画一个圆和一条直线，如图所示。

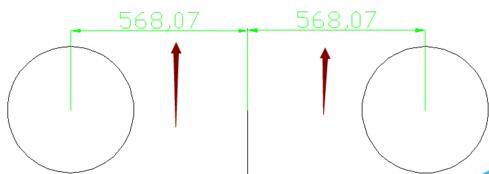

2、对于圆关于直线对称的绘制，最原始的方法就是在直线两侧分别画圆形，圆心到直线的距离均相等即为对称。

3、那我们另一种方法就是使用镜像特征进行图形绘制，我们在CAD菜单栏中找到修改命令，在修改命令里找到镜像。

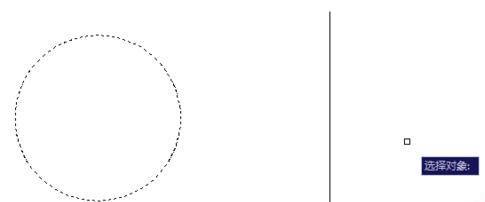

4、点击镜像，弹出选择对象的对话框。左键点击圆形，将圆形选中。

5、选中圆形即要镜像的图形后点击回车键，弹出指定镜像线的对话框，首先指定镜像线的第一点，然后弹出指定镜像线的第二点。

6、选定镜像的第二点，即第一点与第二点组成镜像直线，弹出是否删除原对象对话框，即是否删除你要镜像的那个图像，现在我们需要画的是两个圆关于直线对称，原对象肯定不能删除。根据提示'N'为不删除原对象

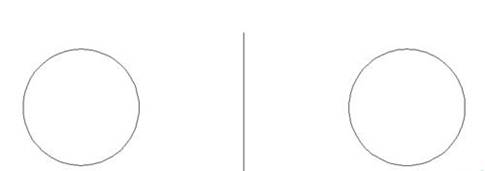

7、然后点击回车键，即可完成圆形关于直线的对称。

在使用CAD进行绘图时，我们需要掌握镜像功能，这样可以加速我们绘图的过程。
