CAD环形阵列怎么用
环形阵列图形是指以指定的点为圆心,以图形对象到指定点的距离为半径,在圆环上阵列图形对象,即指对图形对象进行阵列复制后,图形呈环形分布。
【实战】环形阵列对象
1.打开任意一副图

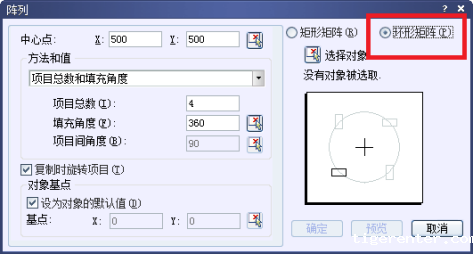

2.命令行输入ARRAY命令,按【Enter】键确认,弹出“阵列”对话框,选中“环形阵列”单选按钮。

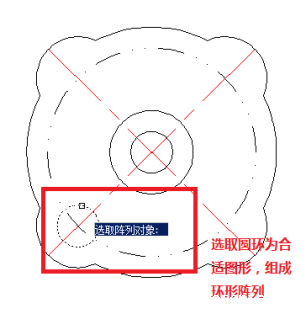

3.单击“选择对象”按钮,在绘图区选择合适的图形对象

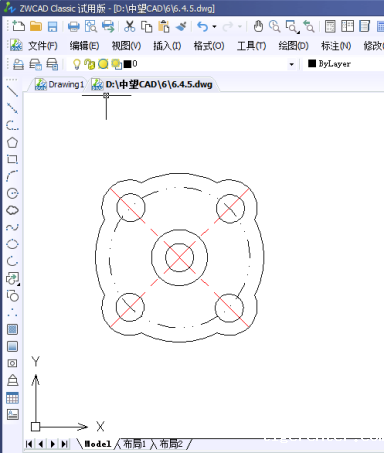

4.按【Enter】键确认,返回“阵列”对话框,单击“拾取中心点”按钮,移动鼠标至圆心处,就会出现以下效果图啦
