如何用CAD绘制折断线
折段线表示的是线段出现了切断，在使用CAD软件画一些平面的时候，我们可以设想，有个水平面将建筑物水平的切去了一刀，然后再向下看的时候，楼梯相应的也被切断了，在平面上的楼梯在实际表达出来的意思是不属于同一层的，所以我们需要画折断线。下面将讲解怎么使用CAD进行绘制，和一些CAD快捷键的使用。
1.首先，需要缩短图纸距离,后面要绘制的图与前面后面局部重复(DIMJOGLINE)弯折标注,不能简写。
2.只能折断标注用，软件中无自带，所以需要配合(PL)多段线，(L)直线，(J)合并，(BR)打断使用可以绘制用直线把“Z”的两个端点连起来就是。

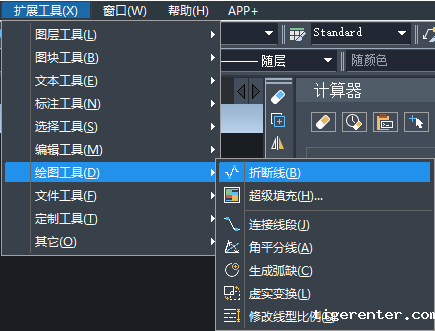

3.在CAD中，绘制折断线功能非常便捷，在扩展工具中即可找到，如下图所示：

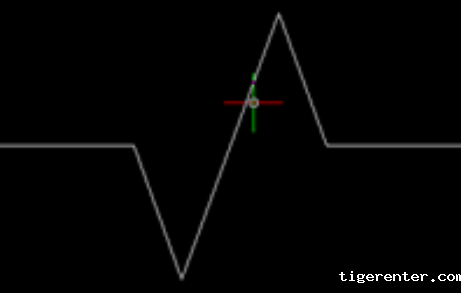

4.点击折断线命令，然后选择中点位置，软件自动在线的点的位置自动打断成折断线，如下图所示：
