问题描述

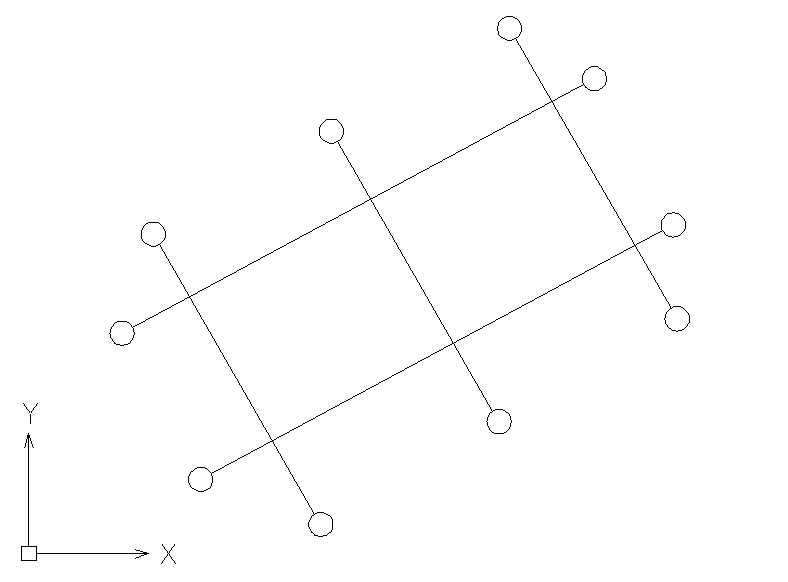

怎样在不旋转图形、不改变其坐标值的情况下，让图形与视图正交显示。

解决方法

1、在命令行输入【UCS】，然后【回车】。

2、命令行提示

指定 UCS 的原点或

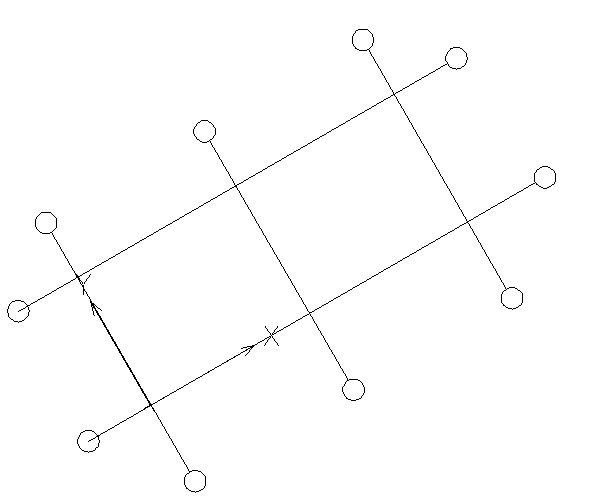

[面(F)/命名(NA)/对象(OB)/上一个(P)/视图(V)/世界(W)/3点(3)/X/Y/Z/Z 轴(ZA)] <世界>：输入【3】，使用三点定义一个新的用户坐标系。（UCS）。

3、在命令行输入【PLAN】，然后【回车】。

4、命令行提示

输入选项[当前 UCS(C)/UCS(U)/世界(W)]<当前>：输入【C】，然后【回车】。

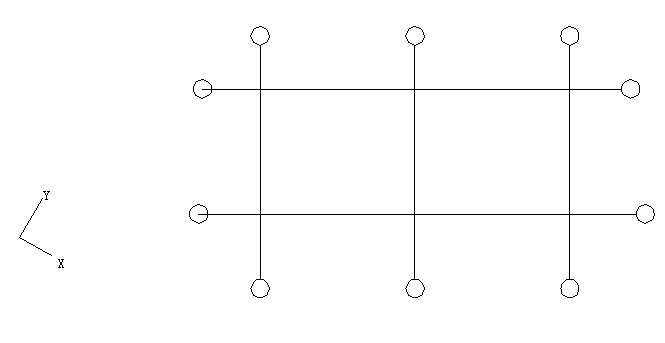

5、【PLAN】命令显示指定用户坐标系（UCS）的XY平面的正交视图，而世界坐标系（WCS）与图形的相对关系并未改变。

6、【PLAN】命令是显示指定用户坐标系的（UCS）的平面的正交视图。并非真正旋转图形。

7、在视口内使用【PLAN】命令，不影响其他视口与模型空间的视图。
