CAD捕捉栅格如何绘制直线

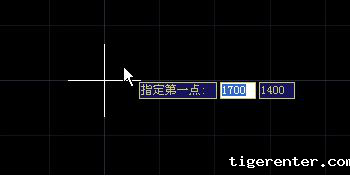

1.在菜单栏上选择 直线 按钮，将光标在图形窗口中移动，会有提示：指定第一点，还有光标所在位置的X\Y坐标，如下图所示。

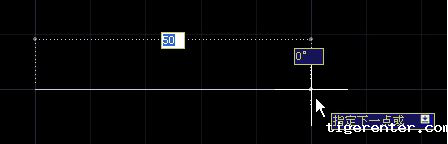

2.在栅格粗线的某个交点处单击，确定直线的第一点，然后将光标向右移动到相邻的粗线交点处，如下图所示。
3.将光标定位如上图所示的右上方粗线交点处后单击，确定第二条直线的端点，两次单击确定了直线的起点和端点，直线已经绘制完了

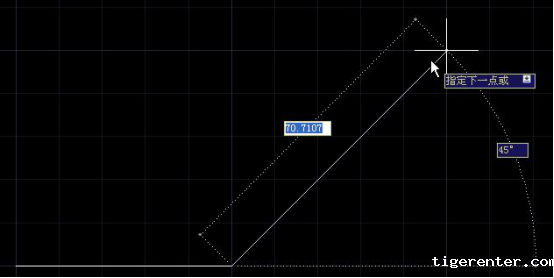

4、将光标定位如上图所示的右上方粗线交点处后单击，确定第二条直线的端点，在图形窗口中显示的提示被称为动态输入(DYN)，状态栏也有按钮可以打开和关闭动态输入。动态输入可以让我们将注意力集中绘制的图形处，但为了不过多遮挡图形，并未显示全部选项。
5、输入U，回车，我们可以看到又重新回到上一点。

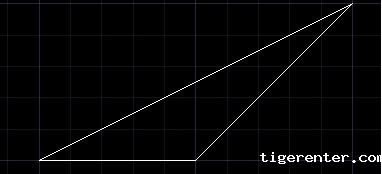

6、重复步骤4，重新绘制斜线。输入C，回车。直线自动跟第一条直线的起点连接，形成了一个三角形，如下图所示。
推荐阅读：CAD轮廓设置命令
