CAD旋转网格命令“ REVSURF”是建立三维图形常用的命令，旋转网格是绕指定的轴旋转对象创建的网格，旋转的对象可以是直线、圆弧、圆、二维多段线等曲线。

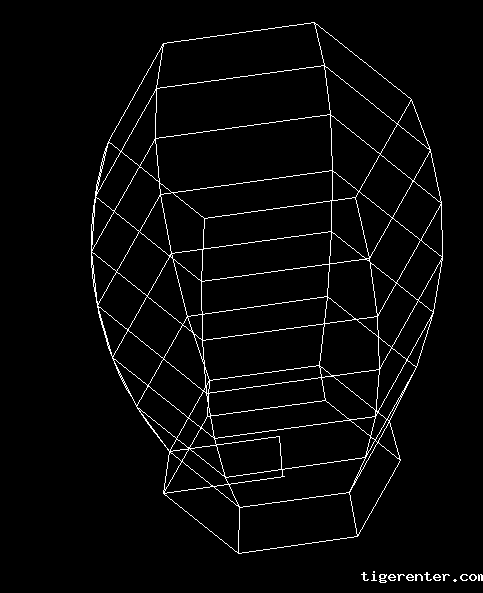

但是，有人使用之后发现，旋转之后的图形并没有显示是圆柱的样子，而是一个六边形。这是什么回事呢？如下图。
其实，这是旋转网格线框密度设置问题。
线框密度默认设置是6，就是旋转6次，就填满360度，那么要呈现圆柱的形状， 增强密度就好。

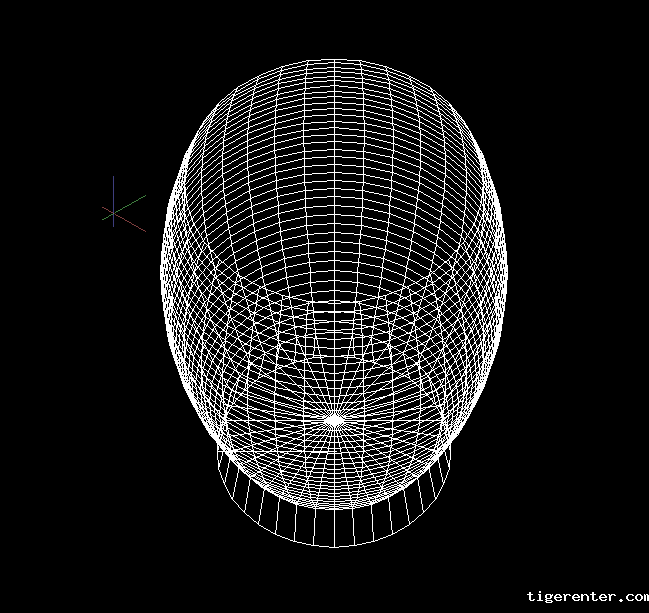

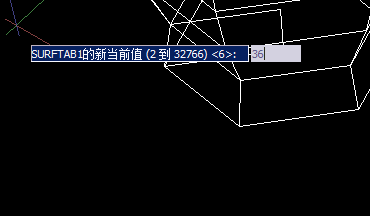

我们输入命令符“surftab1”和“surftab2”密度都改为36或其他更大的数字，再执旋转网格命令，一个圆柱形的图形就出来啦。
