【在机械设计过程中，明细表(即“BOM表”)是CAD设计图纸中的重要组成部分，它包含了图纸中所有零件的类型、序号、名称、材料、代号、规格、数量以及重量等信息，是指导物流部门和生产部门采购的关键文件，经常被作为单独的会议文件在各部门交流。】

传统的CAD软件，需设计师通过“手动绘制表格，再输入零件信息”的方式来编制明细表。由于一套完整的机械设计图纸中的零件数量非常多，手动输入的方式容易出现零件名称错乱、数据误差或遗漏等问题，且效率极低。而新利全站体育官网登录机械版2019，具备了自动生成明细表功能，能大幅度提高设计师制作明细表的效率和准确性。

作为专业的机械类设计软件，新利全站体育官网登录机械版提供有两种明细表表格生成的方式，设计师可根据实际绘图场景和要求自由选择。

一.图框中生成明细表表格

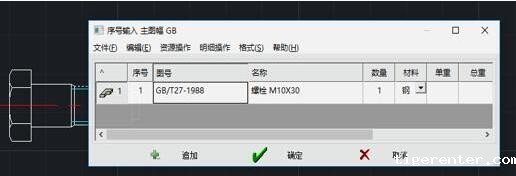

设计师可以直接通过机械菜单的【序号和明细表】或执行【xh】命令，进行序号的标注。标注完一个序号后，软件会自动跳出明细表的填写对话框供设计师进行内容的填写。值得一提的是，如果直接调用零件库中的零部件，零件的详细信息也能够自动获取到并体现。

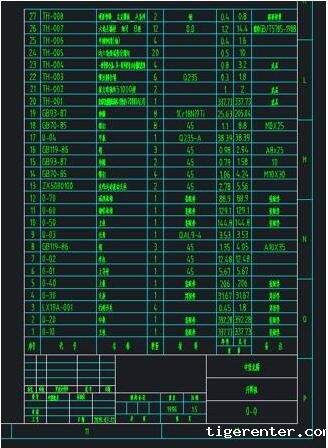

序号标注完成后，设计师可以通过机械菜单的【序号和明细表】-【生成明细表】，或执行【MX】命令，直接在标题栏的上方生成明细表。如明细表内容较多，软件还可以通过折页获得多行明细表。明细表的排序是由下至上，数字依次递增的。

二.直接生成明细表表格

设计图纸完成后，设计师经常会提取明细表中的数据用于计算、采购、招投标及汇报等系列工作。对此，新利全站体育官网登录机械版提供了直接生成明细表表格的功能，极大地方便了设计师的数据处理工作。

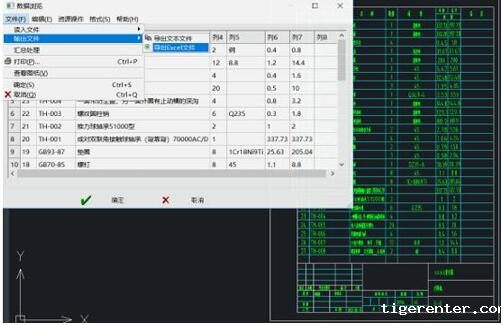

设计师只需选择机械菜单的【序号和明细表】-【生成明细表表格】，选择点选位置，鼠标点即表格的左下角点，即可直接生成该明细表格。在这里强调一点，生成的明细表格与在图框中生成的表格不同，该表格顺序为由上往下升序排列。更具应用价值的是，新利全站体育官网登录机械版生成的明细表可直接打印出来作为会议资料，也可以使用软件的提取表格功能输入为文本文件或Excel表格，方便存档及后续查看。

新利全站体育官网登录机械版真正考虑到设计与生产之间的实际意义与联系，通过智能化的明细表生成功能将机械图纸中的信息文件快速、准确地汇总和输出，做到与采购、备料的无缝对接，帮助用户提高设计效率和质量。
