作者：李树峰

         我是一名刚从院校出来工作的设计师，目前服务于一家制造业企业。平时主要用solidworks和UG进行产品的建模设计，一次偶然机会接触到客户递交的工程图纸是用国产三维CADtigerenter3D建模绘制，诧异国产软件tigerenter3D的强大建模功能，完全不逊色solinworks、UG。因此对tigerenter3D进行研究，并对照其自带的“边学边用”的tigerenter3D教程，主要运用草图，拉伸，旋转，面偏移，U/V曲面等功能命令，结果非常快速绘制出迪拜酒店模型，该设计的重点和难点是模型正面的曲面制作，但只要能把握正确的思路，用tigerenter3D2014就能很轻松地完成，下面简单讲解设计过程，分享给各位学弟学妹。
tigerenter3D轻松完成迪拜酒店模型设计

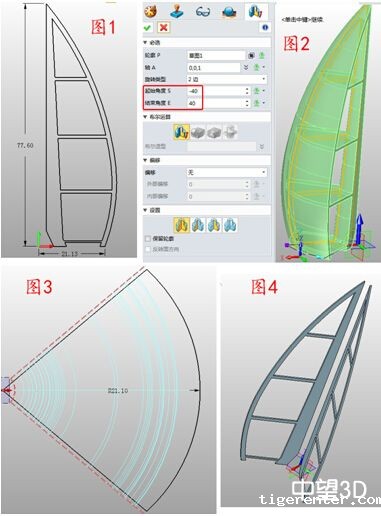

       1.首先在XZ面绘制草图1，如图1；将草图1向两侧各旋转40度，如图2；在XY面插入草图2，绘制如图3所示的图形，用拉伸——减运算拉伸草图2，效果如图4。

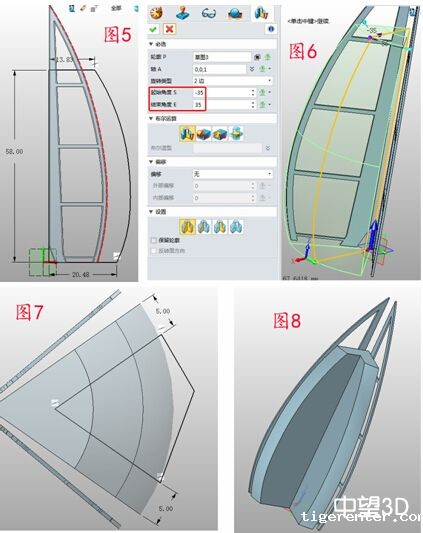

       2.接着在XZ面绘制草图3，如图5；将草图3向两侧各旋转35度，如图6；在XY面插入草图4，绘制如图7所示的图形，用拉伸——减运算拉伸草图4，效果如图8。

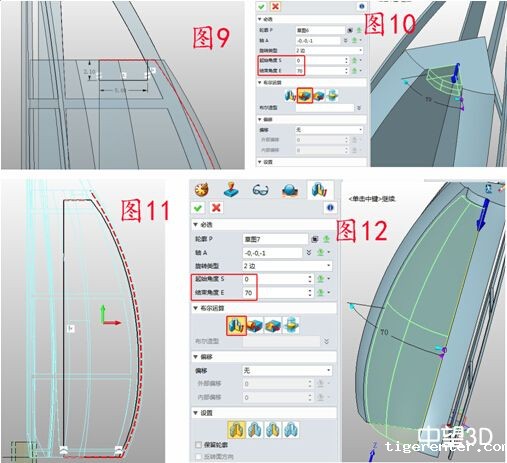

       3.在模型内槽表面插入草图5，绘制如图9所示的图形；将草图5旋转70度，数据如图10；在相同的位置再次插入草图6，绘制图11所示的图形并旋转，数据如图12。

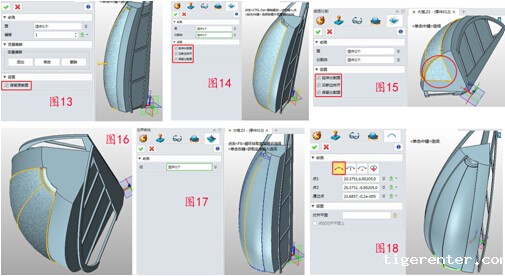

       4.点击曲面——面偏移，把图13所示的面向外偏移一定距离；点击曲面——曲面分割，面选择偏移后的面，分割体选择XZ面，如图14；再次应用曲面分割，面选择偏移并分割后的两个面，分割体选择图15所圈定的面以及其对应的顶面（图16所示）；点击线框——边界曲线，提取图17所示的黄色曲线，并将弧面隐藏；点击线框的弧线工具，如图18，用三点方式绘制弧线。在这点上我不得不赞叹tigerenter3D的曲面建模功能真的很快捷方便，大大提升设计师的效率。


        5.点击曲面——U/V曲面，如图19所示组弧面；在YZ面插入草图7，绘制图20所示的线段，注意数量和间距，大体差不多即可；点击曲面——曲线分割，面选择弧面，曲线选择草图7如图21，注意在沿曲线炸开前打勾；隐藏多余的弧面，效果如图22。对比其他三维设计软件，tigerenter3D一点不逊色，在U/V曲面上让设计师用得非常得心应手。

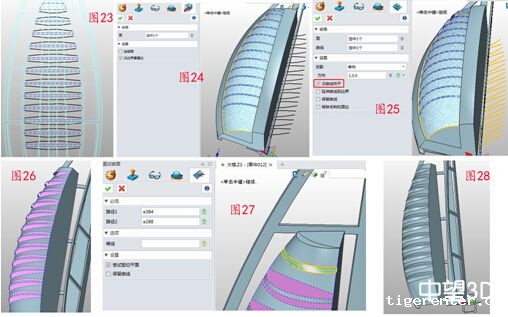

        6.在YZ面插入草图8，绘制一组弧线，如图23，注意位置；点击曲面——炸开，选择图24所示的曲面，将其炸开，目的是分离这个面；点击曲面——曲线分割，面选择分离后的弧面，曲线选择草图8，如图25，注意在沿曲线炸开前打勾；隐藏多余的曲面，如图26；点击曲面——直纹曲面，照图27所示修补曲面，效果如图28。

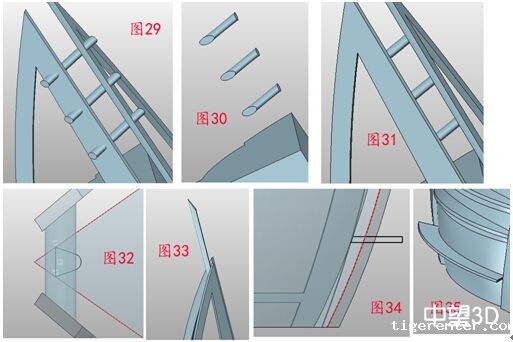

         7.在XZ面插入草图并拉伸出三个圆柱，效果如图29，在XY面插入草图，然后用拉伸的减运算修建三个圆柱，效果如图30、31；同理依据图32的草图拉伸出柱体，并修剪，如图33；在XZ面插入草图9，绘制图34所示的图形，用旋转工具左右各旋转35度，效果图如图35。

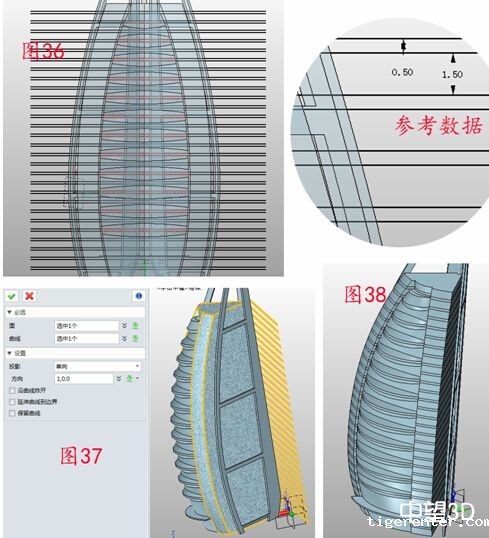

       8.这一步骤的目的是把楼体分割开来便于上颜色。在YZ面插入草图10，绘制一组平行线，参考图如图36；点击曲面——曲线分割，利用草图10把楼体进行分割，如图37，注意，选择面的时候可以把过滤器置为“造型”，直接点击楼体即可选中所有的面，效果如图38。

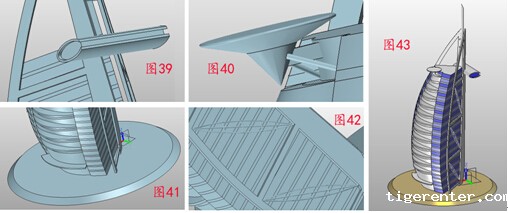

       9.由于篇幅限制，图39——图42的几个细节部分就不详细介绍了，也是用常用的工具实现的，比较简单，可以当做练习自己做一下，不清楚的地方可以在论坛上交流。用视觉样式的面属性对模型各个部位上色，最终效果图如图43。



       经过以上的操作设计步骤，迪拜酒店模型的三维建模就大功告成了。这个作品比较简单，只用到草图、拉伸、曲面建模等功能，整个流程非常得心应手，流程快捷。通过这次迪拜酒店模型的设计，加深我对tigerenter3D的认识，从而对tigerenter3D的其他功能更加期待，接下来我还会用tigerenter3D尝试完成其他作品的设计，和各位学弟学妹共同分享！
