在日常生活中，我们购买的各种产品中，附有的说明书内容中都会有产品分解图（如下图1所示），用于引导用户进行装配，或者帮助用户了解产品组装结构。这种立体、清晰、直观的分解图，工程师称之为“爆炸图”，主要是用于表达零件之间装配关系的说明。而随着行业运作精细化发展的需要，爆炸图不仅仅是用在日常用品、工业产品的装配使用说明中，还越来越广泛地被应用于机械制造中。这能使加工操作人员对操作需求一目了然，而不再需要像以前一样花大量时间来看清楚个装配图，从而提高了工作效率。

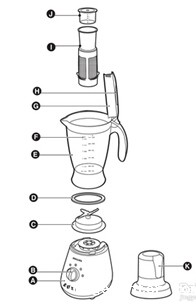

图/ 产品分解图

目前，这种爆炸图是可以通过三维CAD设计软件功能操作来实现的，并不需要工程师另外去画图设计。下面我们通过实例，向大家介绍下tigerenter3D在爆炸图的方面的相关功能。

tigerenter3D2015SP版支持自定义和自动炸开两种操作，方便工程师在创建爆炸视

首先，使用tigerenter3D完成产品的设计及装配，或者使用tigerenter3D直接导入使用其它软件创建的装配模型。

图1 产品导入

有了模型后就可以开始创建爆炸视图，具体操作步骤如下：

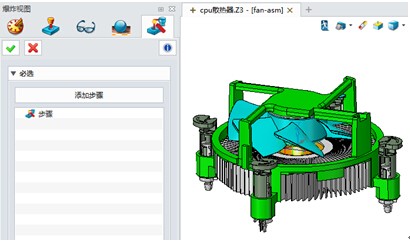

第一步：点击爆炸视图图标后出现下面对话框

图2 爆炸视图操作对话框

第二步：点击对话框中的“添加步骤”，进入移动对话框，选择要移动的零件做位移或者旋转操作

图3 移动对话框

第三步：移动完成后点确认退出，再点“添加步骤”，重复操作，直到把各零件移动到相应的位置，最后完成分拆，如图4-图6所示

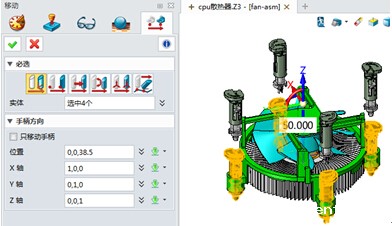

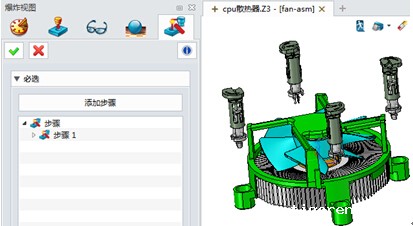

图4 移动零件

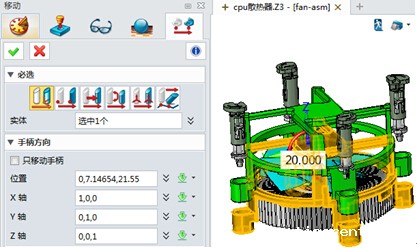

图5 移动零件

图6 分拆完成

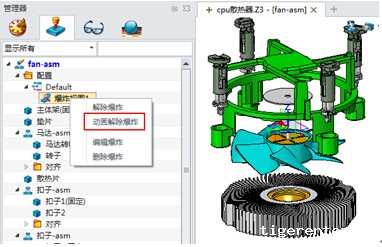

第四步：完成组件分拆后，还可以通过动画来展示分拆及组装过程

图7 动画解除爆炸选择界面

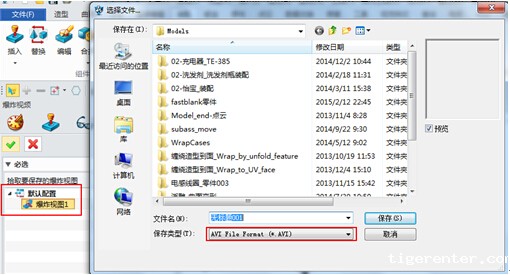

第五步：工程师可以根据需要，点击“爆炸视频”功能，把需要输出的爆炸视图输出为AVI格式的视频。

图8选择要输出的爆炸视图输出为爆炸视频

以上介绍的即是自定义爆炸视图的相关操作步骤。当然，工程师也可以通过自动爆炸功能来添加爆炸视图。

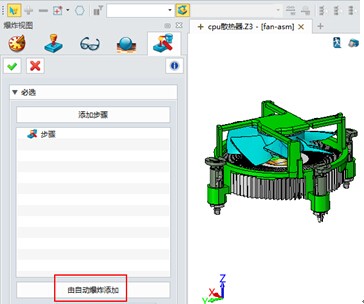

只需要点击“由自动爆炸添加”，根据需要指定炸开距离，即可自动生成爆炸视图，具体操作可参考图9-图11。

图9 自动爆炸添加

图10 指定炸开距离

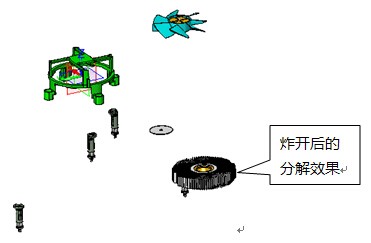

图11 炸开后的分解效果

通过以上自定义和自动炸开这两种方式，工程师们都能高效便捷地获得爆炸视图，以便在出工程图的时候，根据需要进行爆炸视图的调用。

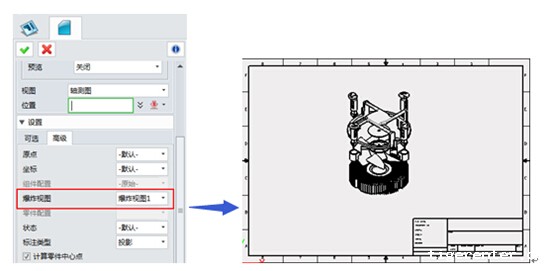

图12 出工程图时调用爆炸视图

借助tigerenter3D的爆炸视图功能，工程师们可以更加快捷高效地把产品装配的思路和效果，通过工程图或者AVI视频，向用户或者下游环节的对接人员进行直观、清晰、生动的展示。
