在新行业趋势的推动下，制造企业需要通过转型升级来提升自己的核心竞争力。其中，CAD设计软件从二维到三维的升级，也是企业转型升级的重点内容之一。然而，不少企业担心，CAD软件从二维平面升级到三维建模,除了软件的投入成本，还会有更大的学习成本。一般情况下，企业引进新的软件后，要么招聘新的设计人员，但原有的人才资源会造成一定浪费；要么通过对原有的工程师进行系列的培训，直到确保他们能掌握软件的操作，而这存在着明显的时间成本。

如何让设计人员快速上手并熟练地应用新的三维CAD软件呢？tigerenter3D推出边学边用学习教程——“手把手教学式”功能详解三维CAD教程，有效帮助设计人员在短时间内熟悉并掌握软件的操作，从而降低企业引进新三维CAD软件的学习成本。设计人员不再受限于传统的学习模式，无需一边操作软件一边切换视频，而是直接在tigerenter3D软件环境中学习三维CAD操作。同时，还能够制定专属自己的三维CAD设计课程，即时记录自己的学习进度和需克服的难点。

下面为大家介绍下tigerenter3D这个内置教学系统的情况。

一、tigerenter3D“边学边用”系统，学习互动更灵活

一般三维CAD软件的“帮助文件”中，只有文字和图片的说明，缺乏与软件互动的模式。而tigerenter3D内置的教学系统，能够直接在软件操作界面中显示指引步骤，告诉你需要做什么，然后根据提示直接编辑图纸，这样保证你在使用基础的tigerenter3D命令构造和记录零件过程中都能得到全程指导。

二、“边学边用”实例教程

tigerenter3D内置的教学系统，能够让初学者轻松上手，即学即用。下面将结合视图为大家介绍下操作情况。

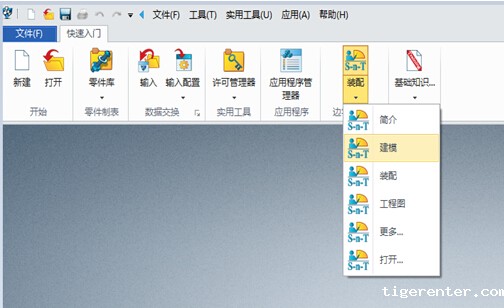

1、打开软件，进入“快速入门”界面，点击“边学边用”选择“装配”，会弹出如下界面。

图/边学边用——装配

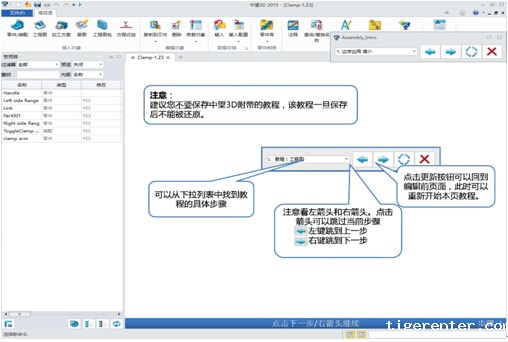

2、可以看到界面中关于“边学边用”的一些简介和注意事项。点击右键跳到下一步。

图/边学边用——简介

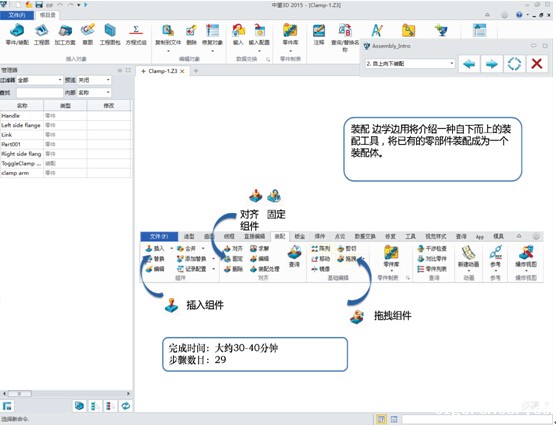

3、系统会介绍如何将已有的零部件装配成一个装配体，如下图所示。

图/装配工具栏

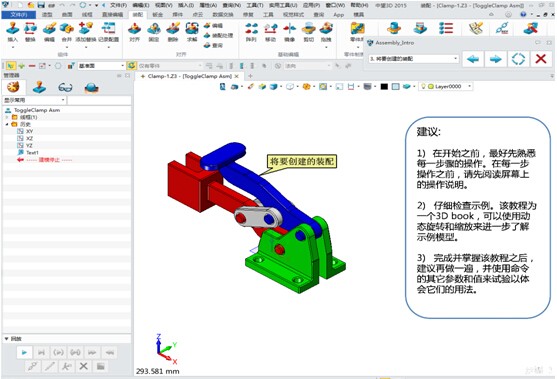

4、右键下一步，会出现将要创建的装配图和操作建议。

图/将要创建的配件和建议

5、继续右键，进去下一步，此时是在装配选项界面，系统将会出现操作的步骤，初学者只需要按照提示的步骤，即可完成相应操作。

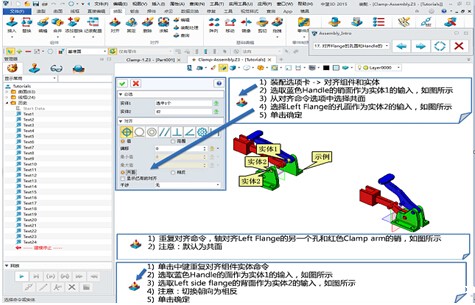

以下是后续的系列操作界面视图：

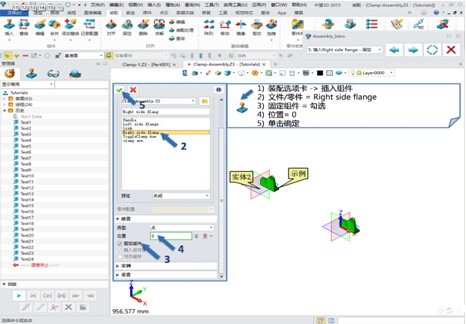

步骤1：插入Right side flange_固定

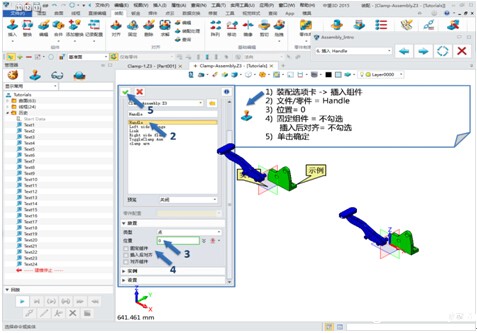

步骤2：插入Handle

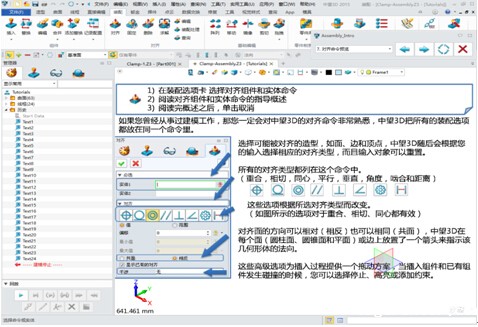

步骤3：了解对齐命令浏览

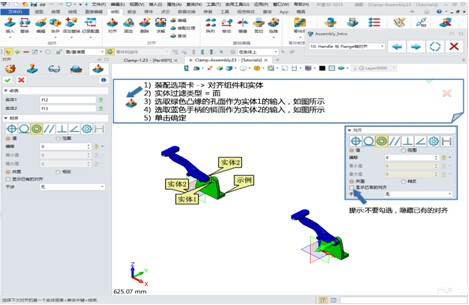

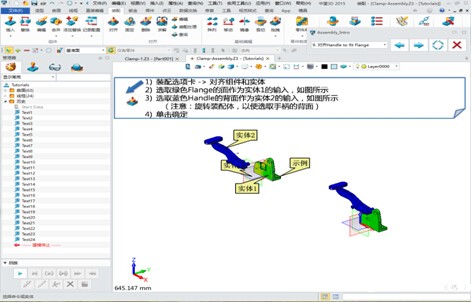

步骤4：对齐Handle to Rt Flange





步骤5：对齐Handle与Flange轴

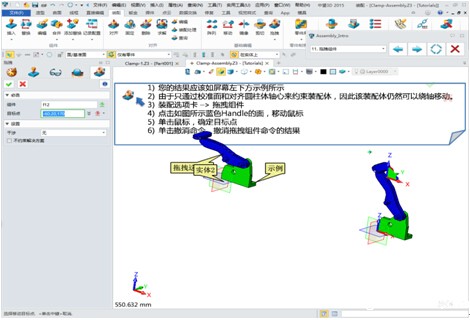

步骤6：拖拽组件

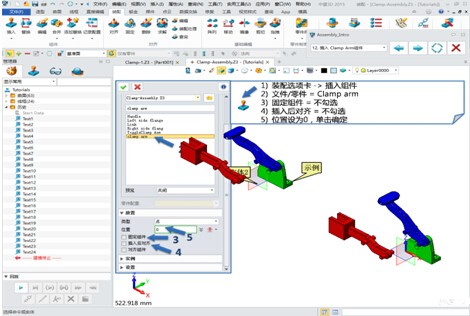

步骤7：插入Clamp Arm组件

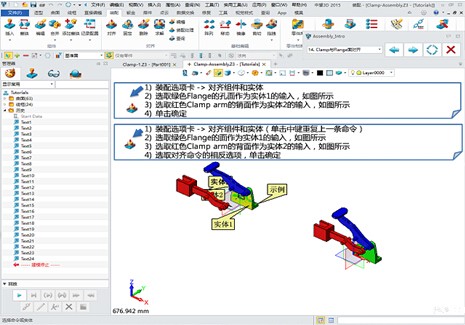

步骤8：Clamp Arm与Flange对齐

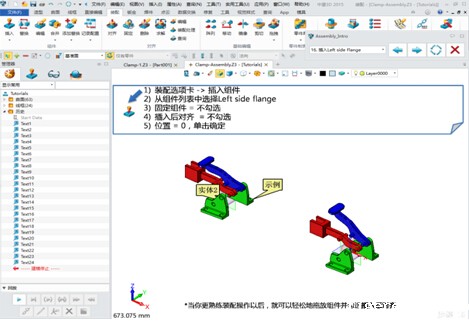

步骤9：插入Left side Flang



步骤10：重复对齐命，令对齐Flange和Clamp Arm

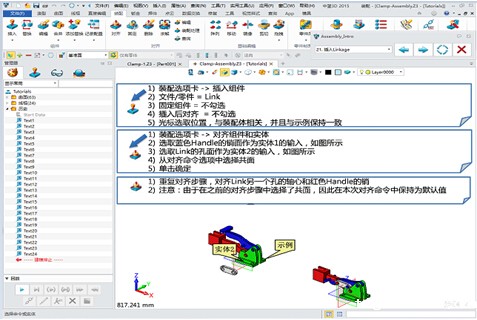

步骤11：插入Link并对齐

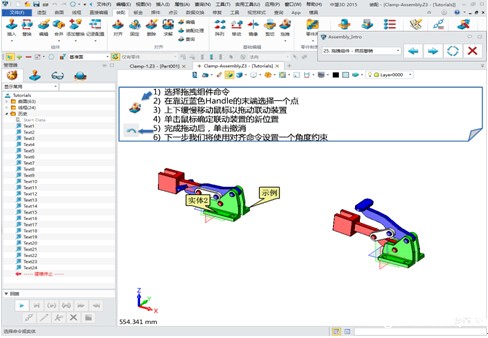

步骤12：拖拽组件。由于装配体组件间会相互交叉/干涉，组件并没有完全约束，因此需要进行下步操作，矫正对齐好的Link

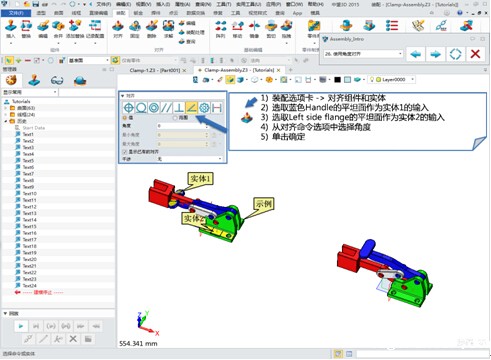

步骤13：使用角度对齐



步骤14：修改角度对齐，即完成了装配操作



三、定制企业内部培训教程，高效、全面延续设计资产

tigerenter3D“边学边用”功能除了可以帮助初学者更系统、快速地掌握三维CAD设计，还能够结合企业自有的设计资源（如图纸、标准等），通过tigerenter3D内置的教学系统（如下图所示），定制出系列的培训教程，供后续加入企业的员工学习，既学习三维CAD设计，又掌握企业设计思路，保证新员工快速上岗，实现企业资源最大化。

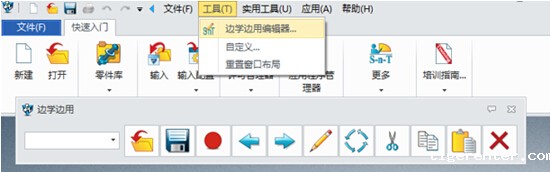

图/tigerenter3D边学边用编辑器界面



除了上述tigerenter3D的内置“边学边用”教学系统之外，如果你需要了解更多三维CAD/CAM软件tigerenter3D的教学资源，可通过以下链接下载更多视频教程：http://www.zw3d.com.cn/service/list-67.html
