企业的产品说明书都附有三维CAD爆炸视图，有助于指引客户按照步骤去组装零件，或者在工厂生产车间制作过程中，都会备有相关的安装说明书，以便工人了解并执行产品的装配过程。因此如何提升三维CAD图纸的爆炸视图的完成质量，是许多企业在优化效率及竞争力时会考虑的问题。全新推出的中国三维设计软件tigerenter3D2015，也充分考虑了企业各方各面的需求，再造的快速创建爆炸视图功能带来焕然一新的操作体验。

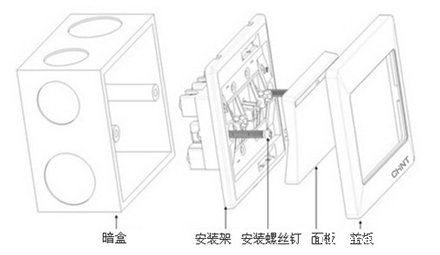

图1 - 爆炸视图效果

1. 在完成产品部件的设计操作后，按照要求装配部件。接着即可使用【爆炸视图】功能   创建爆炸视图。tigerenter3D支持手动及自动定义两种方式，下面我们以手动方式来说明如何创建爆炸视图。

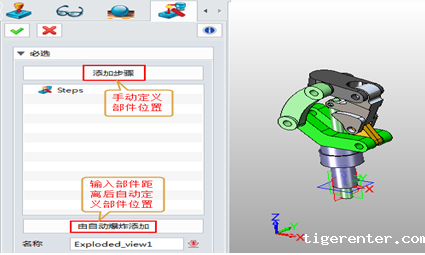

图2 - 手动方式操作示意图

2. 点击【添加步骤】后，切换到移动操作对话框，操作方式跟【移动】功能一样，可实现平移、旋转的效果。现选择要做移动的零部件：

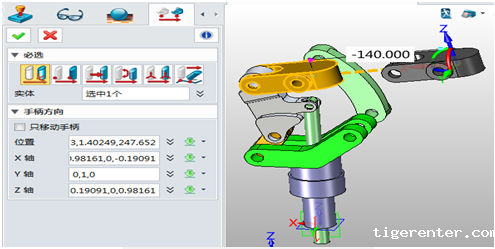

图3 - 移动操作对话框

2.1按上图所示在选择移动对象后，鼠标移到坐标想要沿着移动的方向，拖着指定坐标轴进行移动。继续点击【添加步骤】。

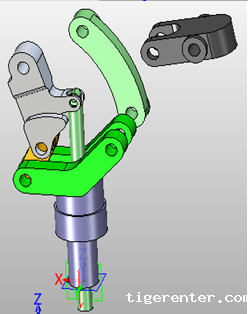

图4 – 点击【添加步骤】

2.2按同样的操作对其它零部件在相应的位置移动：

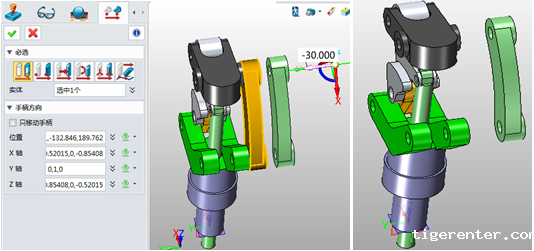

图5– 移动其他零部件位置

2.3按照相同的步骤完成所有零部件，即可完成整个分析工作。


图6 – 处理其他零件的示意图

3. 在管理器切换到装配管理器，在装配管理器有一个【配置项】，点击即可看见我们新创建的爆炸视图。

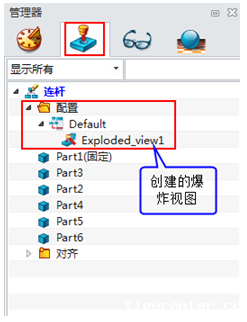

图7 – 【配置】操作示意图

3.1在创建的爆炸视图中，右击弹出快捷菜单，选择【坍缩】可恢复装配状态。

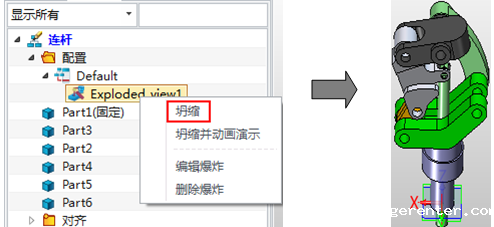

图8– 坍缩效果

3.2恢复装配状态后，再右键快捷菜单。选择【炸开】，就显示为爆炸状态。

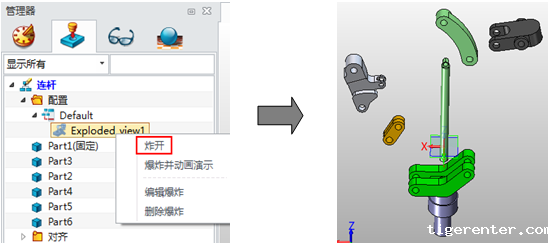

图9 – 炸开效果

4. 在创建的爆炸视图中，右击弹出快捷菜单，选择【坍缩并动画演示】或者【炸开并动画演示】，就能以动画方式显示整个装配或者分析的过程。


图10 - 坍缩并动画演示图

图11 - 炸开并动画演示

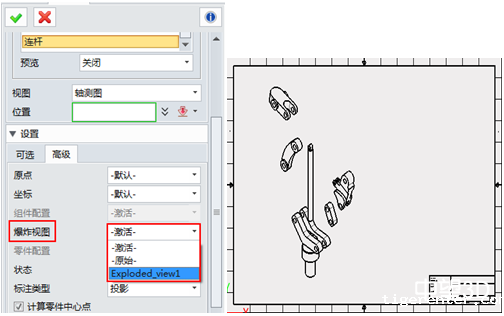

5.在工程图的视图中可插入爆炸视图。

图12 – 在工程图中显示爆炸视图

如此快速、灵活地创建爆炸视图，不用再白白地耗费时间去创建爆炸视图，即可轻松简单地设计爆炸视图，极大地提高三维CAD软件操作效率。当然，全新的tigerenter3D 2015还在三维CAD建模、草图设计、工程图、钣金设计、CAM加工进行了全面的提升。现在还可以抓住最后一星期的机会参与tigerenter3D2015有奖测评活动，只要反馈你使用过后的建议，iPad mini和tigerenter3D2015正版激活号就等你来拿，也能为中国三维设计软件的发展贡献你的力量！请登录tigerenter3D2015专题页面http://www.zw3d.com.cn/special/list-98.html 进一步了解新功能及参与有奖测评。
