在使用CAD软件制图的时候，会遇到需要在图形的顶角处建立斜面边，即倒角的情况。在CAD中有一个专门用于建立倒角的命令，就是CHAMFER命令，这个命令可以帮助我们在两条同性质的线段之间快速地建立一条表示倒角的斜线。CHAMFER命令有两种建立倒角模式：距离模式和角度模式。本文将带大家了解如何运用CHAMFER命令的角度模式建立倒角。
1.打开tigerenterCAD，绘制一个矩形，缩放到合适位置；

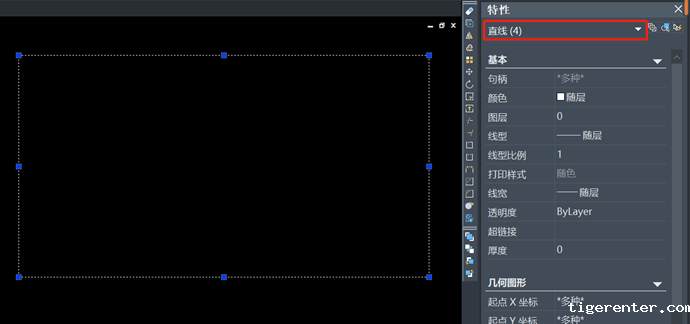

2.用分解工具分解矩形为四条线段；
3.启用倒角命令：在命令行中输入【CHAMFER】并按回车键确认；
4.在命令行中输入【T】，按回车确认后，再次输入【T】，开启修剪模式；
5.在命令行中输入【A】，按回车键确认，开启角度模式；
6.指定第一条直线的倒角长度：输入数字【15】按回车键确认；
7.指定第一条直线的相对角度：输入数字【60】按回车键确认；
8. 确定长度与角度后输入【M】，按回车键开启多个模式；

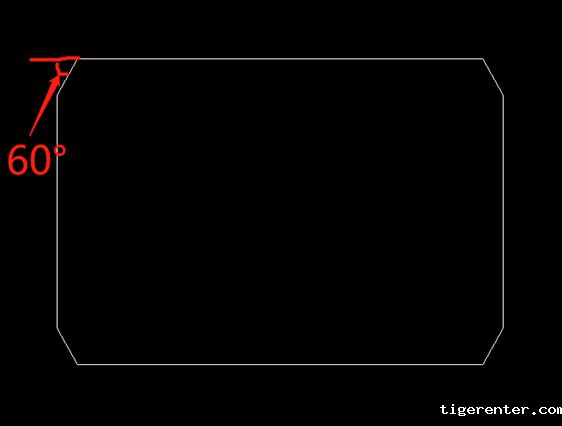

9.一次选择需要倒角的直线，直到矩形的四个顶角都完成倒角后，按回车键结束倒角命令。

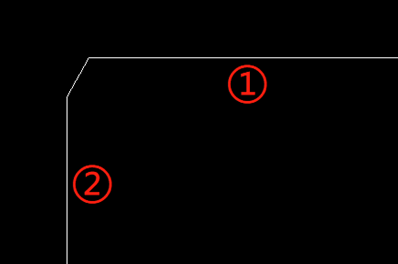

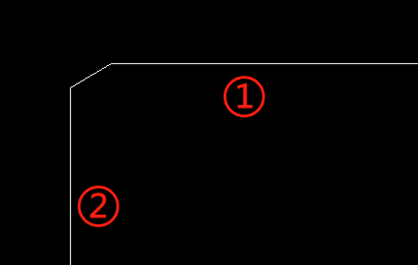

使用指定角度的方式建立倒角时需要注意，设置的距离和角度值与进行倒角时选择的对象顺序有关，如下图所示，先选择直线①后选择直线②的效果如左图，先选择直线②后选择直线①的效果如右图。
以上就是CAD中运用CHAMFER命令的角度模式建立倒角的方式，希望对你有所帮助！
