在使用CAD绘图过程中，最重要的一个步骤是设置标注样式，这样绘制出来的图纸符合国标标准，那么我们今天讲述一下CAD设置机械及建筑设置标注样式的过程方法，具体操作步骤如下：

尺寸样式的设置：第一步设置公共参数，第二步分别设置各子样式的参数。

第一步：设置公共参数（1~5）

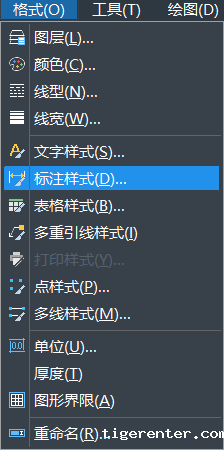

1、新建GB样式，

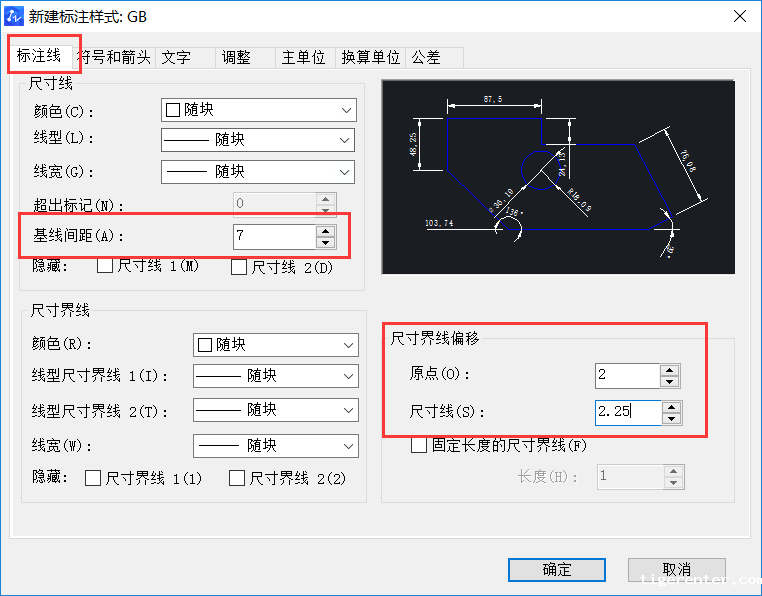

在“直线和箭头”卡片上设置尺寸线、尺寸界线等参数如图。图中起点偏移量为建筑图的标准，如果是机械图，可以按默认值不变。

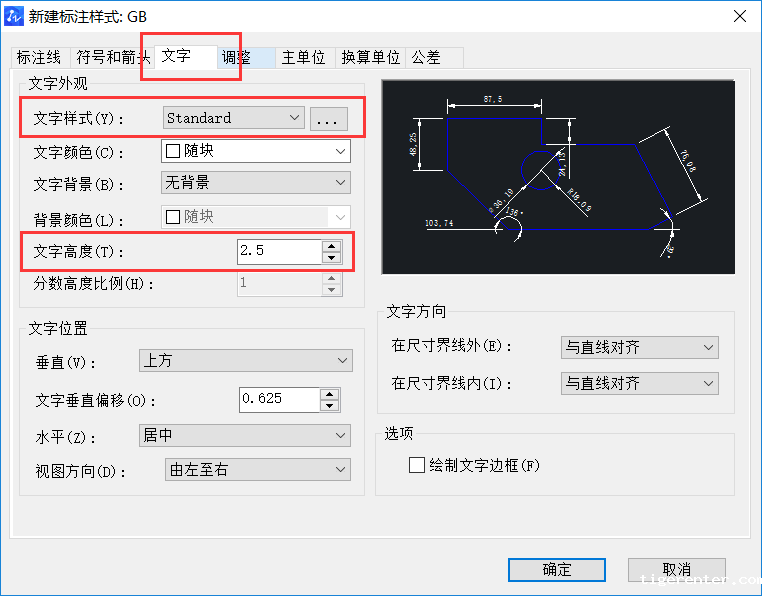

2、选择尺寸文字样式

3、考虑标注比例因子：比例因子DIMSCALE取比例的倒数，如出图比例为1：50，DIMSCALE=50；如出图比例为1：100，DIMSCALE=100……，这是在模型空间出图的情况。如果利用布局，则选择“按布局（图纸空间）缩放标注”，不必指定DIMSCALE的值。

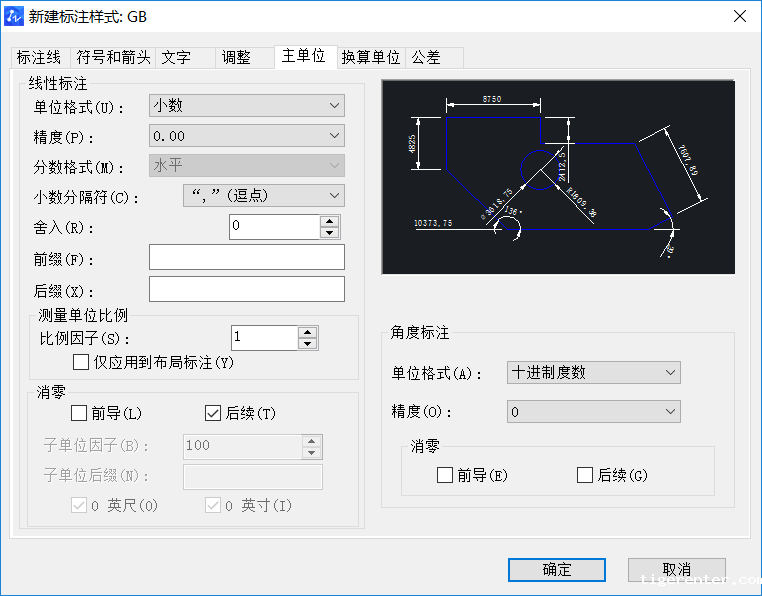

4、单位可以是缺省值。

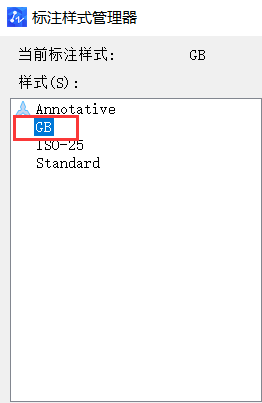

5、公共参数设置完毕，点击“确定”，返回上一级对话框，看到新建的GB样式。

第二步：分别设置各子样式（6~14）：线性标注、直径标注、半径标注、角度标注

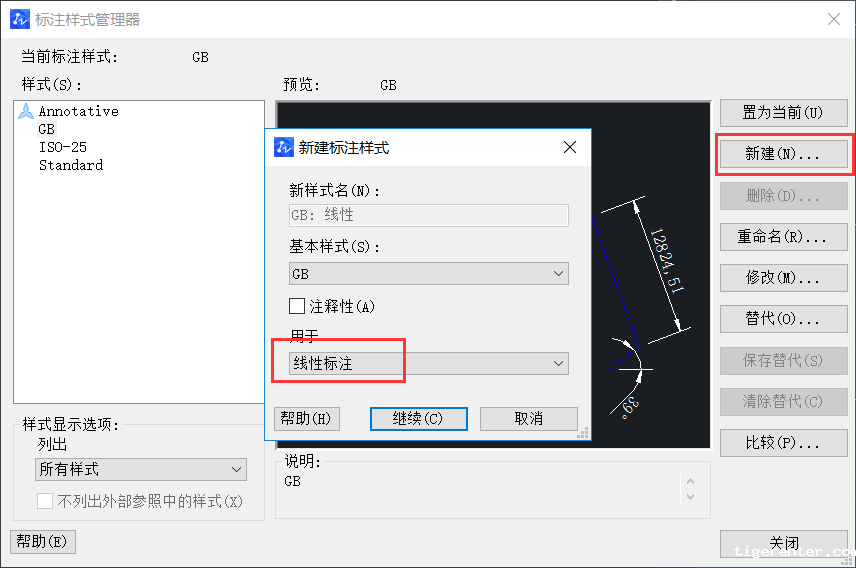

6、设置线性尺性标子样式：继续“新建”，在“用于”下选择“线性标注”。

7、点击“继续”，为线性标注设置参数。

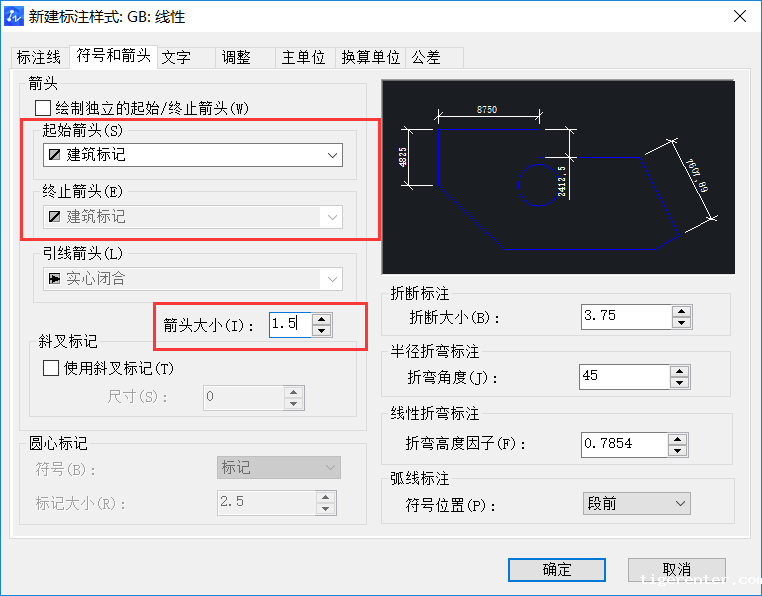

对于建筑图，只需修改箭头为建筑标记，同时将箭头大小的值改小一些。此处的值为斜线的水平投影长度，国标要求斜线长2~3mm。

其他所有参数均按公共参数设置，如果为机械图，箭头及其大小也不必改。

8、点击确定，看到GB样式下的线性标注子样式。

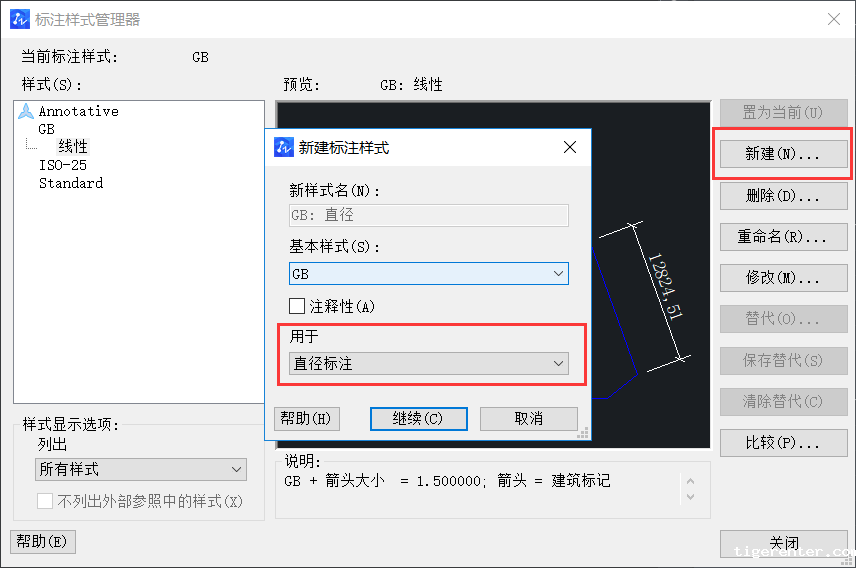

9、设置直径标注子样式。

继续“新建”，在“用于”下选择“直径标注”，点击“继续”，为直径标注设置参数。

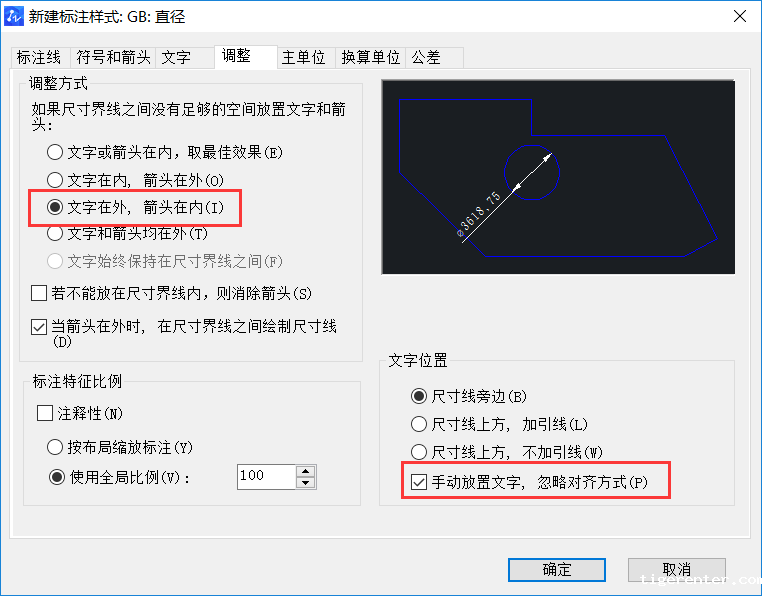

10、对直径标注的文字及箭头位置作调整。

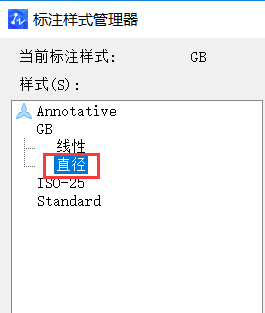

11.、点击“确定”完成GB样式下的直径标注子样式。

12、半径标注子样式与直径标注的设置完全相同。

注：即使是建筑图，其直径、半径、角度尺寸仍用箭头。半径标注子样式与直径标注的设置完全相同。

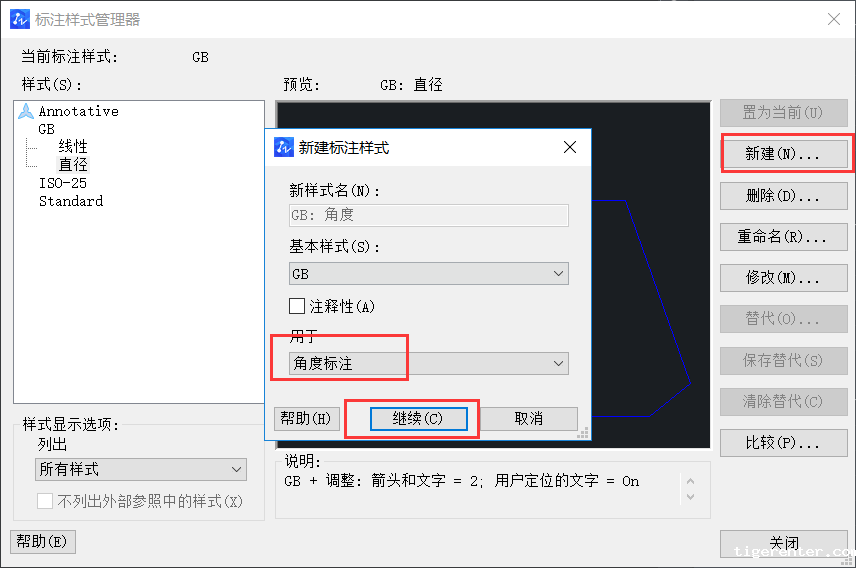

13、设置角度标注子样式。角度标注国标要求文字水平注写。

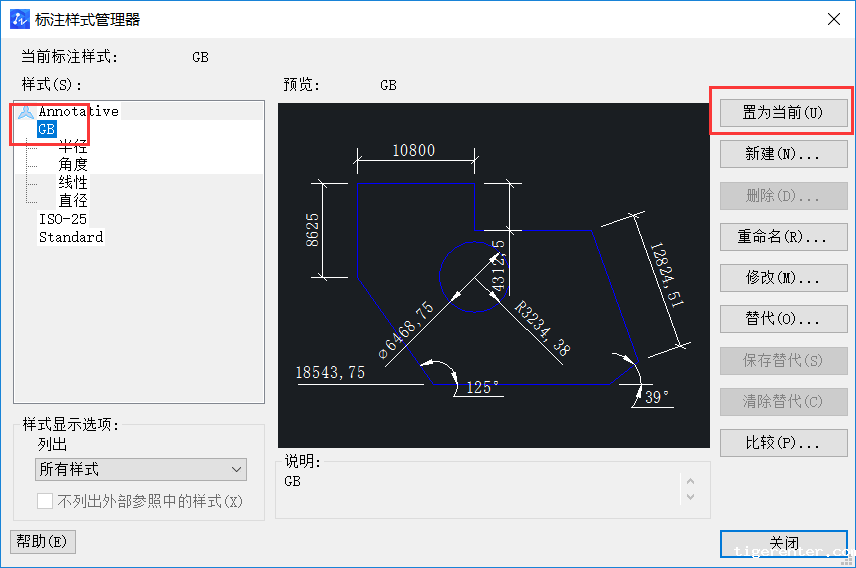

14、完成上述操作后符合国标的尺寸标主样式设置完毕，将GB样式置为当前样式即大功告成。

虽然整个过程比较复杂，但是小伙伴们只要根据实际情况再参考这些步骤操作一次，相信大家都能很好地掌握。
