CAD中如何进行公差标注

在使用CAD软件的过程中，我们可能会遇到需要标注公差的时候，我们整理了公差标注的方法，一起来看看吧：

1.调取模板

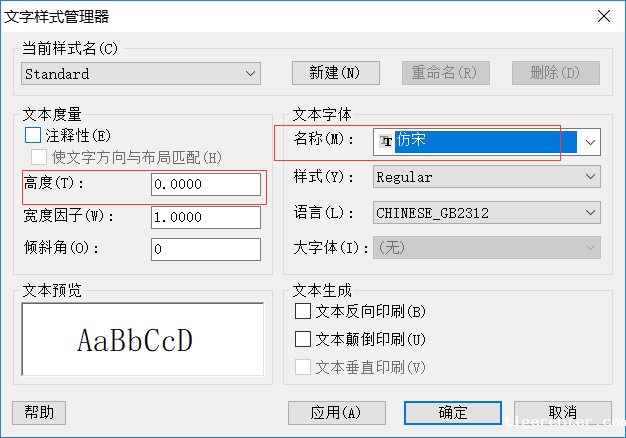

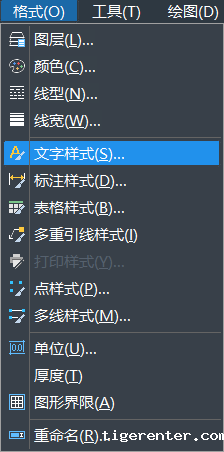

我们选取了模板后，选择0图层。点击菜单栏中的【格式】--【文字样式】--【选择仿宋】--【字体高度：0】，最后确定。

2.画辅助线条，如下图所示：

3.定义块属性

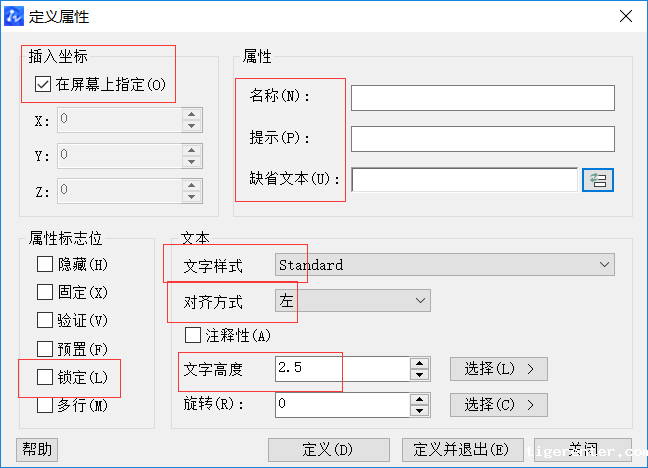

选择【绘图】--【块】--【定义属性】

1）填写对话框。①名称：下偏差，提示：请输入下偏差，值：-0.005。②对齐方式：默认左，文字样式：仿宋，文字高度：2.5。③模式。勾选：锁定位置。④插入点。勾选：在屏幕上指定。⑤点击确定，将拾取点插入实际位置。

（2）重复定义属性。①名称：上偏差，提示：请输入上偏差，值：+0.005。②对齐方式：默认左，文字样式：仿宋，文字高度：2.5。③点击拾取点。

4、创建块

（1）删除辅助线条。

（2）点击绘图→块→创建→弹出块定义对话框。

（3）输入名称：极限偏差。

（4）点击拾取点：在(上偏差下偏差)左下位置点击左键。

（5）选择对象：框选(上偏差下偏差)→右键确定。

（6）勾选：转换为块。出现(+0.005-0.005)。

（7）点击确定→编辑属性对话框→确定。

5、写入块

在命令行输入WBLOCK。出现写块对话框。

（1）源：点选块，在下拉菜单中选择极限偏差。

（2）目标：文件名和保存路径。

（3）确定。

6、用插入块命令输入极限

偏差调取新模板，点击插入块命令，按提示操作。比如我们要输入φ50+0.035-0.018时，点击插入块命令，出现插入“块”对话框。点击浏览，找到刚才制作的“极限偏差”，选中，打开并确定。即返回图面，在50右下角点击左键，即插入位置。

在下部命令栏出现“ 请输入上偏差《+0.005》：”，这时写入+0.035，回车。同时在下部命令栏出现“请输入下偏差《-0.005》：”，同样，写入-0.018，回车。输入完毕。

用这种创建“块”方法，可以输入任何形式公差，不用反复创建块命令。如果输入错误，可以用编辑块命令来修改。或者重新输入一遍。

用这种可以修改的块命令定义极限偏差，可以代替CAD自带的公差标注方法，同时符合国标和CAD绘图的格式要求。过程的关键点是第5步“写入块”的文件名和保存路径，千万不能省略。希望对大家的学习有帮助。
